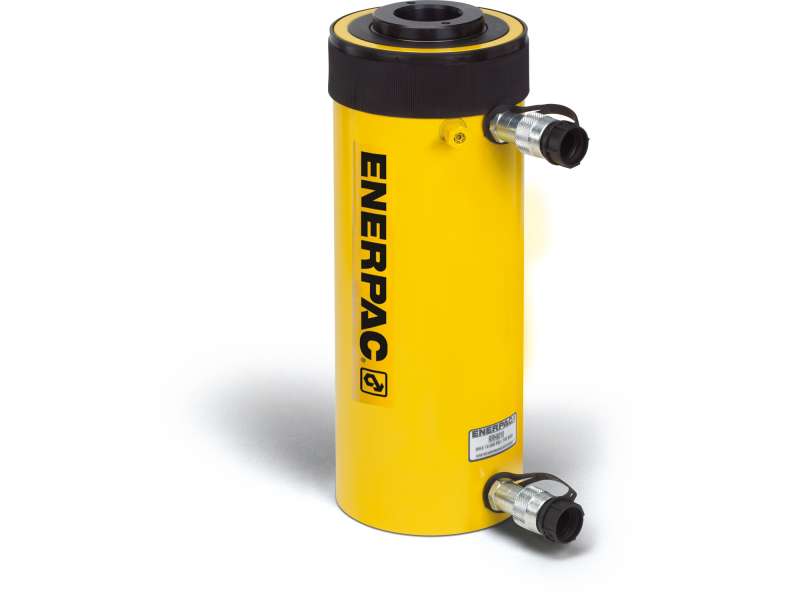

Цилиндры двустороннего действия с полым штоком серии RRH
Скачать PDF по ссылке: Гидроцилиндр RRH3010 усилие 30 тонн, ход штока 258 мм.
Возврат штока: | Двухстороннего действия, Гидравлический возврат |
Тип плунжера: | пустотелый |
Материал: | Сталь |
Эффективная цилиндра / выдвижение (см2): | 46,6 |
Подтип: | Гидроцилиндр с полым штоком |
Серия: | RRH |
Максимальное рабочее давление бар: | 700 |
Грузоподъемность (тонн): | 30 |
Максимальная грузоподъемность цилиндра (kn): | 326 |
Максимальная емкость цилиндра: | 213 |
Ход штока (мм): | 258 |
Высота в сложенном состоянии A (мм): | 431 |
Эффективная цилиндра / возврат (см2): | 30.4 |
Максимальный расход масла (см3): | 1202 |
Количество масла для возврата (см3): | 784 |
Вес (кг): | 27 |
Высота в сложенном состоянии A (мм): | 431 |

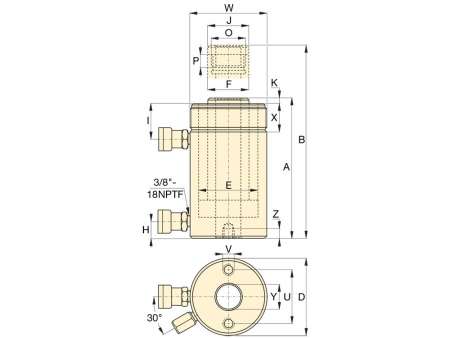

Наружный диаметр D (мм): | 114 |
Диаметр плунжера F (мм): | 63,5 |
Диаметр J (мм): | 63 |
Внутренняя резьба плунжера O (в): | 113/16"- 16 |
Базовые монтажные отверстия U (мм): | 92,2 |
Базовые монтажные отверстия Резьба V: | 3/8” - 16 |
Резьба W (in): | 4 1/2" - 12 |
Длина резьбы X (мм): | 42 |
Базовые монтажные отверстия Глубина резьбы Z (мм): | 15,7 |
Увеличенная высота B (мм): | 689 |
Диаметр цилиндра E (мм): | 88.9 |
Основание порта H (мм): | 25 |
Возвратный порт I (мм): | 60 |
Выступ из плунжера K1 (мм): | 9 |
Длина резьбы плунжера P (мм): | 22 |
Диаметр центральной оси Y (мм): | 33.3 |
Модель | Возврат штока | Тип плунжера | Материал | Эффективная цилиндра / выдвижение (см2) | Максимальное рабочее давление бар | Грузоподъемность (тонн) | Максимальная грузоподъемность цилиндра (kn) | Ход штока (мм) | Высота в сложенном состоянии A (мм) | Максимальный расход масла (см3) | Вес (кг) | Высота в сложенном состоянии A (мм) | Максимальная емкость цилиндра | Эффективная цилиндра / возврат (см2) | Количество масла для возврата (см3) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RCH120 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 17,9 | 700 | 12 | 125 | 8 | 55 | 14 | 1.5 | 55 | 0 | 0 | 0 |
RCH121 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 17,9 | 700 | 12 | 125 | 42 | 120 | 75 | 2.8 | 120 | 0 | 0 | 0 |
RCH123 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 17,9 | 700 | 12 | 125 | 76 | 184 | 136 | 4.4 | 184 | 0 | 0 | 0 |
RCH202 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 30,7 | 700 | 20 | 215 | 49 | 162 | 150 | 7.7 | 162 | 0 | 0 | 0 |
RCH206 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 30,7 | 700 | 20 | 215 | 155 | 306 | 476 | 14.1 | 306 | 0 | 0 | 0 |
RCH302 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 46,6 | 700 | 30 | 326 | 64 | 178 | 298 | 10.9 | 178 | 0 | 0 | 0 |
RCH306 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 46,6 | 700 | 30 | 326 | 155 | 330 | 722 | 21.8 | 330 | 0 | 0 | 0 |
RCH603 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 82,3 | 700 | 60 | 576 | 76 | 247 | 626 | 28.1 | 247 | 0 | 0 | 0 |
RCH606 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 82,3 | 700 | 60 | 576 | 153 | 323 | 1259 | 35.4 | 323 | 0 | 0 | 0 |
RCH1003 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 133,0 | 700 | 100 | 931 | 76 | 254 | 1011 | 63 | 254 | 0 | 0 | 0 |
RCH1211 | Одностороннего действия, Пружинный возврат | пустотелый | Сталь | 17,9 | 700 | 12 | 125 | 42 | 120 | 75 | 2.8 | 120 | 0 | 0 | 0 |
