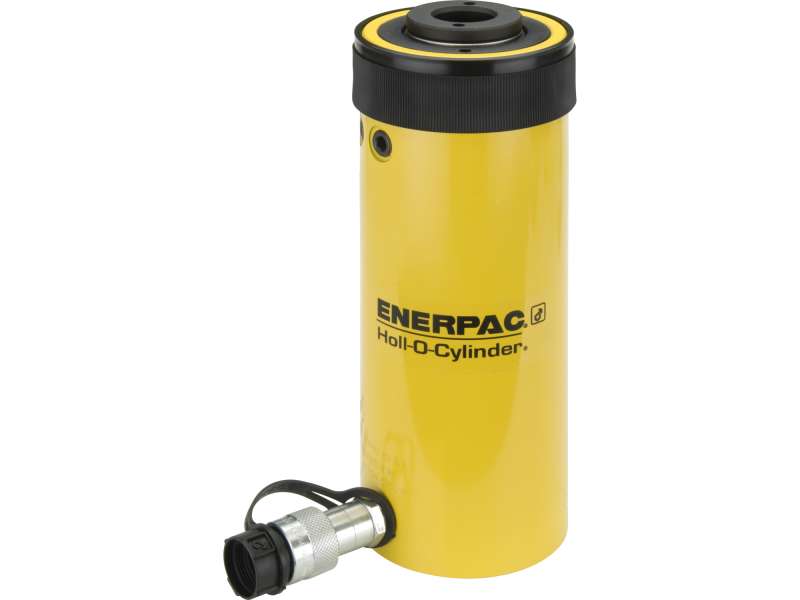

Гидроцилиндр RCH306 усилие 30 тонн, ход штока 155 мм.

231 200 ₽

Цилиндры одностороннего действия с полым штоком серии RCH

  • Конструкция полого штока позволяет прикладывать как стягивающее, так и растягивающее усилие
  • Цилиндры одностороннего действия с возвратной пружиной
  • Центральнаятрубка,покрытая никелем,на моделях более 20тонн продлевает срок службы
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Внешняя резьба для легкого закрепления
  • RCH-120 включает в свой комплект соединение AR-630 и имеет отверстие NTPF с резьбой 1/4SDSq
  • RCH-121 и RCH-1211 имеют переходник FZ-1630 и соединение AR-630. Остальные модели имеют соединение CR-400.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RCH306 усилие 30 тонн, ход штока 155 мм.

Артикул: RCH306

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: пустотелый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 46,6
Подтип: Гидроцилиндр с полым штоком
Серия: RCH
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 30
Максимальная грузоподъемность цилиндра (kn): 326
Ход штока (мм): 155
Высота в сложенном состоянии A (мм): 330
Максимальный расход масла (см3): 722
Вес (кг): 21.8
Высота в сложенном состоянии A (мм): 330
Максимальная емкость цилиндра: 0
Эффективная цилиндра / возврат (см2): 0
Количество масла для возврата (см3): 0

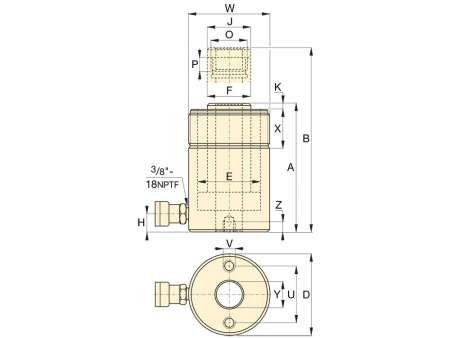

Размеры

Наружный диаметр D (мм): 114
Диаметр плунжера F (мм): 63,5
Диаметр J (мм): 63
Внутренняя резьба плунжера O (в): 1 13/16" - 16 un
Резьба W (in): 4 1/2" - 12
Длина резьбы X (мм): 42
Увеличенная высота B (мм): 485
Диаметр цилиндра E (мм): 88.9
Основание порта H (мм): 25
Выступ из плунжера K1 (мм): 9
Длина резьбы плунжера P (мм): 22
Диаметр центральной оси Y (мм): 33.3
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм) Максимальная емкость цилиндра Эффективная цилиндра / возврат (см2) Количество масла для возврата (см3)
RCH120 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 8 55 14 1.5 55 0 0 0
RCH121 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 42 120 75 2.8 120 0 0 0
RCH123 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 76 184 136 4.4 184 0 0 0
RCH202 Одностороннего действия, Пружинный возврат пустотелый Сталь 30,7 700 20 215 49 162 150 7.7 162 0 0 0
RCH206 Одностороннего действия, Пружинный возврат пустотелый Сталь 30,7 700 20 215 155 306 476 14.1 306 0 0 0
RCH302 Одностороннего действия, Пружинный возврат пустотелый Сталь 46,6 700 30 326 64 178 298 10.9 178 0 0 0
RCH306 Одностороннего действия, Пружинный возврат пустотелый Сталь 46,6 700 30 326 155 330 722 21.8 330 0 0 0
RCH603 Одностороннего действия, Пружинный возврат пустотелый Сталь 82,3 700 60 576 76 247 626 28.1 247 0 0 0
RCH606 Одностороннего действия, Пружинный возврат пустотелый Сталь 82,3 700 60 576 153 323 1259 35.4 323 0 0 0
RCH1003 Одностороннего действия, Пружинный возврат пустотелый Сталь 133,0 700 100 931 76 254 1011 63 254 0 0 0
RCH1211 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 42 120 75 2.8 120 0 0 0
