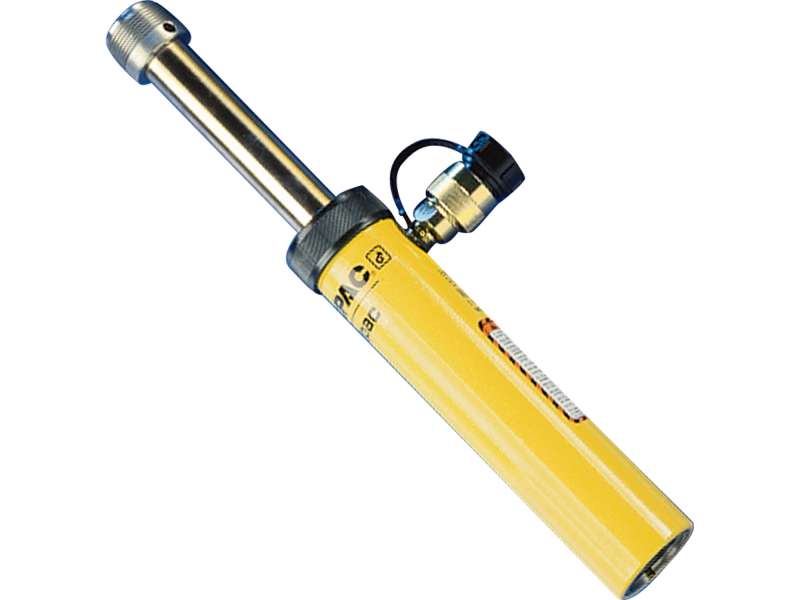

Стягивающие цилиндры одностороннего действия серии BRC
Скачать PDF по ссылке: Гидроцилиндр BRC-46 усилие 5 тонн, ход штока 140 мм.
Возврат штока: | Одностороннего действия, Пружинный возврат |
Тип плунжера: | твердый |
Материал: | Сталь |
Подтип: | Гидроцилиндр тянущий |
Серия: | BRC |
Максимальное рабочее давление бар: | 700 |
Грузоподъемность (тонн): | 5 |
Максимальная емкость цилиндра: | 51 |
Ход штока (мм): | 140 |

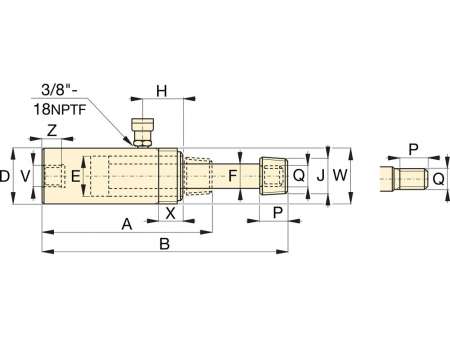

Высота в сложенном состоянии A (мм): | 301 |
Эффективная цилиндра / возврат (см2): | 7.3 |
Количество масла для возврата (см3): | 101 |
Вес (кг): | 4.5 |
Высота в сложенном состоянии A (мм): | 301 |
Наружный диаметр D (мм): | 57 |
Диаметр плунжера F (мм): | 30,2 |
Диаметр J (мм): | 1 1/4" - 11 1/2 NPT |
Наружная резьба плунжера Q (мм): | 1 3/16" - 16 |
Базовые монтажные отверстия Резьба V: | 1 1/4" - 11 1/2 NPT |
Длина резьбы X (мм): | 26 |
Увеличенная высота B (мм): | 441 |
Диаметр цилиндра E (мм): | 42.9 |
Размер H (мм): | 42 |
Длина резьбы плунжера P (мм): | 32 |
Длина резьбы Z (мм): | 24 |
Высота J (мм): | 0 |
Соединение L (мм): | 0 |
Толщина M (мм): | 0 |
Ширина N (мм): | 0 |
Разъем для подключения конца T (мм): | 0 |
Модель | Возврат штока | Тип плунжера | Материал | Максимальное рабочее давление бар | Грузоподъемность (тонн) | Максимальная емкость цилиндра | Ход штока (мм) | Высота в сложенном состоянии A (мм) | Эффективная цилиндра / возврат (см2) | Количество масла для возврата (см3) | Вес (кг) | Высота в сложенном состоянии A (мм) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
BRC25 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 2.5 | 24 | 127 | 264 | 3.5 | 45 | 1.8 | 264 |
BRC46 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 5 | 51 | 140 | 301 | 7.3 | 101 | 4.5 | 301 |
BRC106 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 10 | 105 | 151 | 289 | 15 | 228 | 9.5 | 289 |
