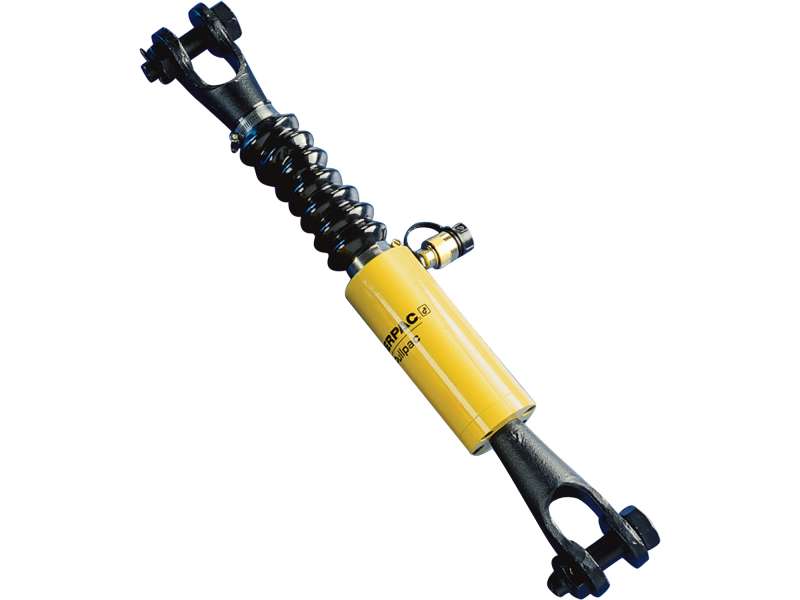

Стягивающие цилиндры одностороннего действия серии BRC
Скачать PDF по ссылке: Гидроцилиндр BRC-106 усилие 10 тонн, ход штока 151 мм.
Возврат штока: | Одностороннего действия, Пружинный возврат |
Тип плунжера: | твердый |
Материал: | Сталь |
Подтип: | Гидроцилиндр тянущий |
Серия: | BRC |
Максимальное рабочее давление бар: | 700 |
Грузоподъемность (тонн): | 10 |
Максимальная емкость цилиндра: | 105 |
Ход штока (мм): | 151 |
Высота в сложенном состоянии A (мм): | 289 |
Эффективная цилиндра / возврат (см2): | 15 |
Количество масла для возврата (см3): | 228 |
Вес (кг): | 9.5 |
Высота в сложенном состоянии A (мм): | 289 |
Наружный диаметр D (мм): | 85 |
Диаметр плунжера F (мм): | 31,8 |
Наружная резьба плунжера Q (мм): | M30x2 |
Базовые монтажные отверстия Резьба V: | M30 x 2 |
Длина резьбы X (мм): | 25 |
Увеличенная высота B (мм): | 440 |
Диаметр цилиндра E (мм): | 54.1 |
Размер H (мм): | 39 |
Длина резьбы плунжера P (мм): | 25 |
Длина резьбы Z (мм): | 24 |
Высота J (мм): | 0 |
Соединение L (мм): | 0 |
Толщина M (мм): | 0 |
Ширина N (мм): | 0 |
Разъем для подключения конца T (мм): | 0 |
Модель | Возврат штока | Тип плунжера | Материал | Максимальное рабочее давление бар | Грузоподъемность (тонн) | Максимальная емкость цилиндра | Ход штока (мм) | Высота в сложенном состоянии A (мм) | Эффективная цилиндра / возврат (см2) | Количество масла для возврата (см3) | Вес (кг) | Высота в сложенном состоянии A (мм) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
BRP306 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 30 | 326 | 154 | 1110 | 46.4 | 715 | 63.1 | 1110 |
BRP606 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 60 | 505 | 153 | 718 | 72.1 | 1096 | 58.3 | 718 |
BRP106C | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 10 | 105 | 150 | 601 | 15.8 | 238 | 15.3 | 601 |
BRP106L | Одностороннего действия, Пружинный возврат | твердый | Сталь | 700 | 10 | 105 | 150 | 581 | 15.8 | 238 | 13.3 | 581 |
