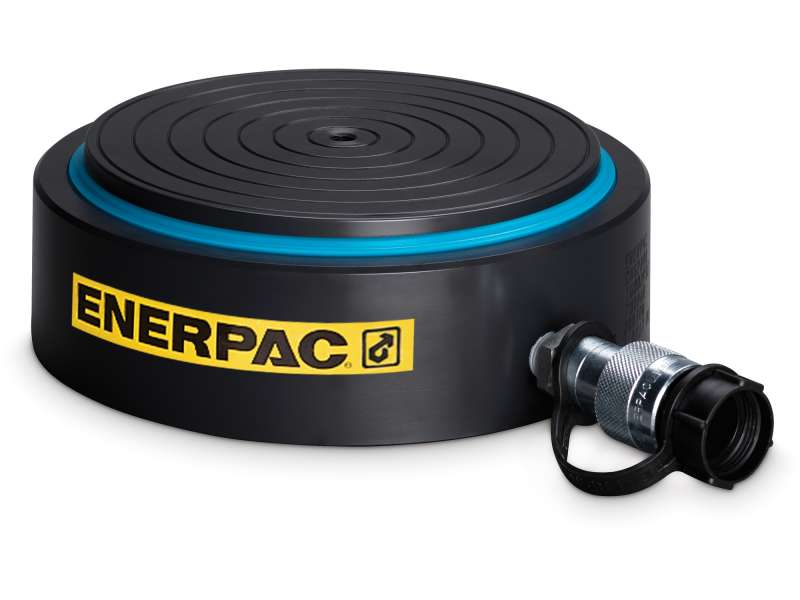

Высокотоннажные ультраплоские цилиндры со встроенной функцией наклона серии CUSP
Скачать PDF по ссылке: Гидроцилиндр CUSP600 усилие 600 тонн, ход штока 10мм.
| Возврат штока: | Одностороннего действия, гравитационный возврат |
| Тип плунжера: | твердый |
| Материал: | Сталь |
| Эффективная цилиндра / выдвижение (см2): | 855,3 |
| Подтип: | Гидроцилиндр малой высоты |
| Серия: | CUSP |
| Максимальное рабочее давление бар: | 700 |
| Грузоподъемность (тонн): | 600 |
| Максимальная грузоподъемность цилиндра (kn): | 5987 |
| Ход штока (мм): | 15.6 |
| Высота в сложенном состоянии A (мм): | 87.5 |
| Максимальный расход масла (см3): | 1334 |
| Наклонный ход (мм): | 10 |
| Степени наклона: | 2 |
| Вес (кг): | 78.4 |
| Высота в сложенном состоянии A (мм): | 87.5 |
| Наружный диаметр D (мм): | 386 |
| Увеличенная высота B (мм): | 97.5 |
| Диаметр цилиндра E (мм): | 330 |
| Длина резьбы плунжера P (мм): | 0 |
| Основание порта H (мм): | 0 |
| Выступ из плунжера K1 (мм): | 0 |
| Плунжер к основанию L (мм): | 0 |
| Плунжер к монтажному отверстию M (мм): | 0 |
| Модель | Возврат штока | Тип плунжера | Материал | Эффективная цилиндра / выдвижение (см2) | Максимальное рабочее давление бар | Грузоподъемность (тонн) | Максимальная грузоподъемность цилиндра (kn) | Ход штока (мм) | Высота в сложенном состоянии A (мм) | Максимальный расход масла (см3) | Наклонный ход (мм) | Степени наклона | Вес (кг) | Высота в сложенном состоянии A (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CUSP10 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 13,9 | 700 | 10 | 97 | 6.7 | 35.5 | 9.3 | 6 | 2 | 1.2 | 35.5 |
| CUSP20 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 28,3 | 700 | 20 | 198 | 7 | 40.5 | 19.8 | 6 | 2 | 1.9 | 40.5 |
| CUSP30 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 44,2 | 700 | 30 | 310 | 7.3 | 42.5 | 32.1 | 6 | 2 | 2.7 | 42.5 |
| CUSP50 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 78,5 | 700 | 50 | 550 | 13.3 | 57 | 104 | 10 | 4 | 5.6 | 57 |
| CUSP75 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 113,1 | 700 | 75 | 792 | 14 | 60.5 | 158 | 10 | 4 | 8 | 60.5 |
| CUSP100 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 153,9 | 700 | 100 | 1078 | 14.7 | 63.5 | 226 | 10 | 4 | 10.8 | 63.5 |
| CUSP150 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 227,0 | 700 | 150 | 1589 | 14.3 | 65 | 324 | 10 | 3 | 15.3 | 65 |
| CUSP200 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 298,6 | 700 | 200 | 2090 | 14.9 | 69 | 446 | 10 | 3 | 21.5 | 69 |
| CUSP250 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 363,1 | 700 | 250 | 2542 | 15.5 | 72.5 | 569 | 10 | 3 | 27.3 | 72.5 |
| CUSP300 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 452,4 | 700 | 300 | 3167 | 14.1 | 72.5 | 637 | 10 | 2 | 34.4 | 72.5 |
| CUSP400 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 572,6 | 700 | 400 | 4008 | 14.6 | 77.5 | 837 | 10 | 2 | 46.2 | 77.5 |
| CUSP500 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 730,6 | 700 | 500 | 5115 | 15.2 | 82.5 | 1111 | 10 | 2 | 62.7 | 82.5 |
| CUSP600 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 855,3 | 700 | 600 | 5987 | 15.6 | 87.5 | 1334 | 10 | 2 | 78.4 | 87.5 |
| CUSP750 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 1075,2 | 700 | 750 | 7527 | 16.3 | 93.5 | 1757 | 10 | 2 | 105.2 | 93.5 |
| CUSP1000 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 1452,2 | 700 | 1000 | 10.165 | 17.4 | 103 | 2531 | 10 | 2 | 157 | 103 |
