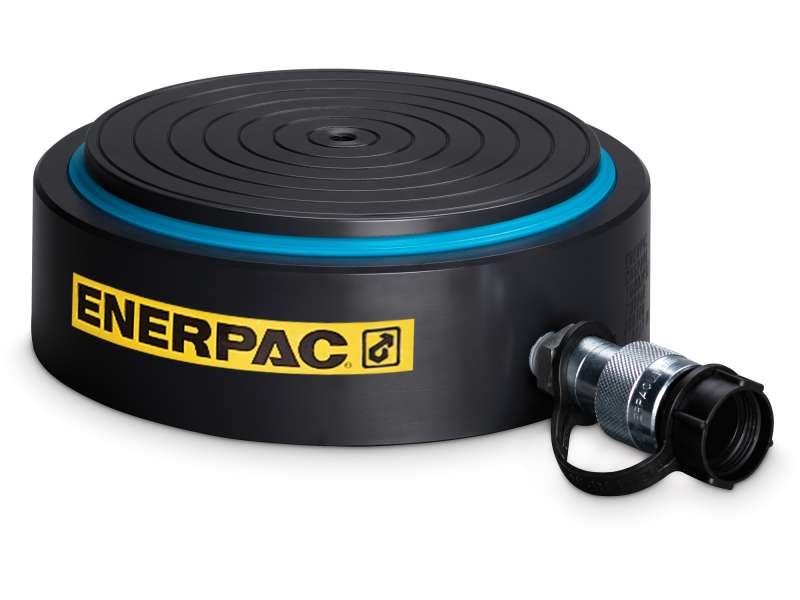

Гидроцилиндр CUSP50 усилие 50 тонн, ход штока 10 мм.

167 840 ₽

Высокотоннажные ультраплоские цилиндры со встроенной функцией наклона серии CUSP

  • Устойчивость к неосевым нагрузкам до 4% от максимальной грузоподъемности
  • Рекордно малая высота во втянутом состоянии
  • Встроенная функция наклона до угла в 4 градусов
  • Нитроцементация поверхностей для работы в самых тяжелых условиях
  • "Красная линия" для визуальной индикации ограничения длины хода.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр CUSP50 усилие 50 тонн, ход штока 10 мм.

Артикул: CUSP50

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 78,5
Подтип: Гидроцилиндр малой высоты
Серия: CUSP
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 50
Максимальная грузоподъемность цилиндра (kn): 550
Ход штока (мм): 13.3
Высота в сложенном состоянии A (мм): 57
Максимальный расход масла (см3): 104
Наклонный ход (мм): 10
Степени наклона: 4
Вес (кг): 5.6
Высота в сложенном состоянии A (мм): 57

Размеры

Наружный диаметр D (мм): 130
Увеличенная высота B (мм): 67
Диаметр цилиндра E (мм): 100
Длина резьбы плунжера P (мм): 0
Основание порта H (мм): 0
Выступ из плунжера K1 (мм): 0
Плунжер к основанию L (мм): 0
Плунжер к монтажному отверстию M (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм) Наклонный ход (мм) Степени наклона
CULP10 Одностороннего действия, гравитационный возврат твердый Сталь 13,9 700 10 97 6 27.5 8.3 1 27.5 0 0
CULP20 Одностороннего действия, гравитационный возврат твердый Сталь 28,3 700 20 198 6 32 17 1.7 32 0 0
CULP30 Одностороннего действия, гравитационный возврат твердый Сталь 44,2 700 30 310 6 35 26.5 2.5 35 0 0
CULP50 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 700 50 550 6 44.5 47.1 5.4 44.5 0 0
