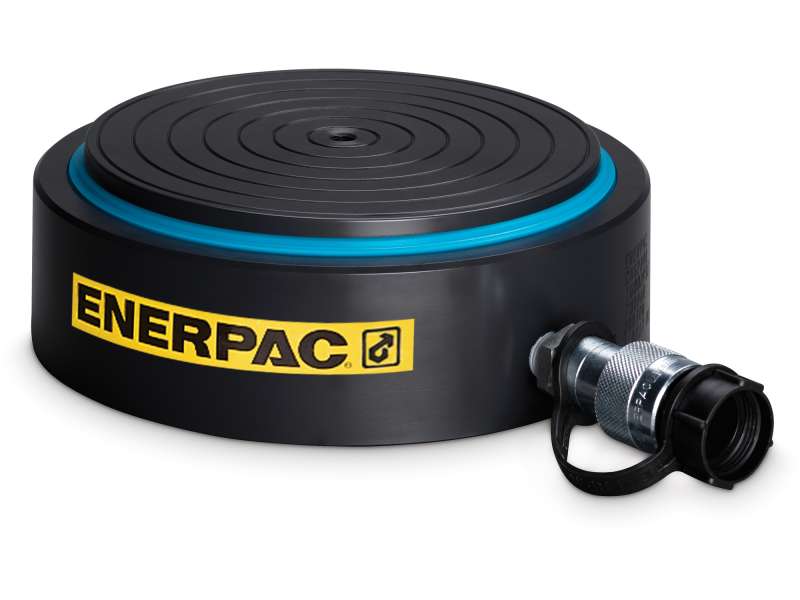

Гидроцилиндр CUSP20 усилие 20 тонн, ход штока 6 мм.

116 960 ₽

Высокотоннажные ультраплоские цилиндры со встроенной функцией наклона серии CUSP

  • Устойчивость к неосевым нагрузкам до 4% от максимальной грузоподъемности
  • Рекордно малая высота во втянутом состоянии
  • Встроенная функция наклона до угла в 4 градусов
  • Нитроцементация поверхностей для работы в самых тяжелых условиях
  • "Красная линия" для визуальной индикации ограничения длины хода.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр CUSP20 усилие 20 тонн, ход штока 6 мм.

Артикул: CUSP20

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 28,3
Подтип: Гидроцилиндр малой высоты
Серия: CUSP
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 20
Максимальная грузоподъемность цилиндра (kn): 198
Ход штока (мм): 7
Высота в сложенном состоянии A (мм): 40.5
Максимальный расход масла (см3): 19.8
Наклонный ход (мм): 6
Степени наклона: 2
Вес (кг): 1.9
Высота в сложенном состоянии A (мм): 40.5

Размеры

Наружный диаметр D (мм): 90
Увеличенная высота B (мм): 46.5
Диаметр цилиндра E (мм): 60
Длина резьбы плунжера P (мм): 0
Основание порта H (мм): 0
Выступ из плунжера K1 (мм): 0
Плунжер к основанию L (мм): 0
Плунжер к монтажному отверстию M (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм) Наклонный ход (мм) Степени наклона
RSM50 Одностороннего действия, Пружинный возврат твердый Сталь 6,5 700 5 45 6 32 4 1 32 0 0
RSM100 Одностороннего действия, Пружинный возврат твердый Сталь 14,5 700 10 101 11 43 18 1.4 43 0 0
RSM200 Одностороннего действия, Пружинный возврат твердый Сталь 28,7 700 20 201 11 51 32 3.1 51 0 0
RSM300 Одностороннего действия, Пружинный возврат твердый Сталь 42,1 700 30 295 13 58 55 4.5 58 0 0
RSM500 Одностороннего действия, Пружинный возврат твердый Сталь 62,1 700 50 435 16 66 99 6.8 66 0 0
RSM750 Одностороннего действия, Пружинный возврат твердый Сталь 102,6 700 75 718 16 79 164 11.3 79 0 0
RSM1000 Одностороннего действия, Пружинный возврат твердый Сталь 126,7 700 100 887 16 85 203 14.5 85 0 0
RSM1500 Одностороннего действия, Пружинный возврат твердый Сталь 198,1 700 150 1386 16 100 317 26.3 100 0 0
