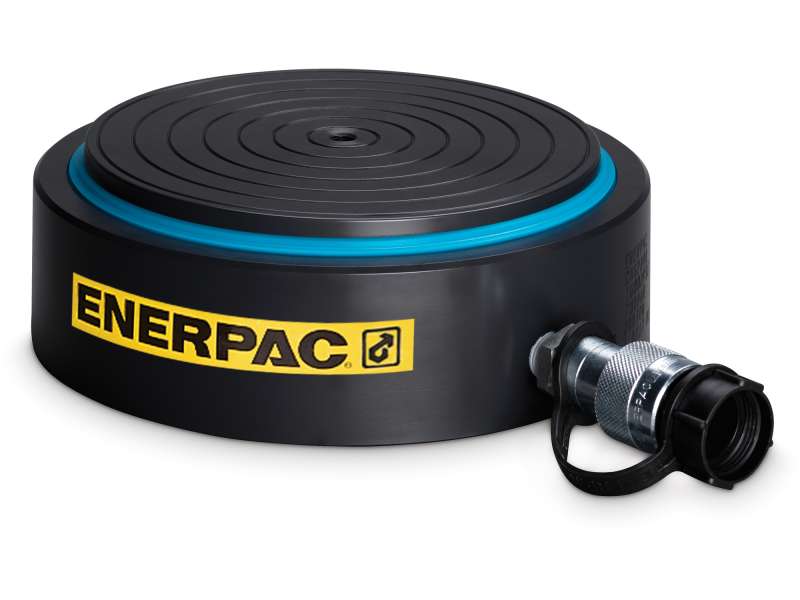

Гидроцилиндр CUSP150 усилие 150 тонн, ход штока 10 мм.

337 280 ₽

Высокотоннажные ультраплоские цилиндры со встроенной функцией наклона серии CUSP

  • Устойчивость к неосевым нагрузкам до 4% от максимальной грузоподъемности
  • Рекордно малая высота во втянутом состоянии
  • Встроенная функция наклона до угла в 4 градусов
  • Нитроцементация поверхностей для работы в самых тяжелых условиях
  • "Красная линия" для визуальной индикации ограничения длины хода.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр CUSP150 усилие 150 тонн, ход штока 10 мм.

Артикул: CUSP150

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 227,0
Подтип: Гидроцилиндр малой высоты
Серия: CUSP
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 150
Максимальная грузоподъемность цилиндра (kn): 1589
Ход штока (мм): 14.3
Высота в сложенном состоянии A (мм): 65
Максимальный расход масла (см3): 324
Наклонный ход (мм): 10
Степени наклона: 3
Вес (кг): 15.3
Высота в сложенном состоянии A (мм): 65

Размеры

Наружный диаметр D (мм): 200
Увеличенная высота B (мм): 75
Диаметр цилиндра E (мм): 170
Длина резьбы плунжера P (мм): 0
Основание порта H (мм): 0
Выступ из плунжера K1 (мм): 0
Плунжер к основанию L (мм): 0
Плунжер к монтажному отверстию M (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм) Наклонный ход (мм) Степени наклона
RCS101 Одностороннего действия, Пружинный возврат твердый Сталь 14,5 700 10 101 38 88 55 2.7 88 0 0
RCS201 Одностороннего действия, Пружинный возврат твердый Сталь 28,7 700 20 201 45 98 129 5 98 0 0
RCS302 Одностороннего действия, Пружинный возврат твердый Сталь 42,1 700 30 295 62 117 261 6.8 117 0 0
RCS502 Одностороннего действия, Пружинный возврат твердый Сталь 62,1 700 50 435 60 122 373 10 122 0 0
RCS1002 Одностороннего действия, Пружинный возврат твердый Сталь 126,7 700 100 887 57 141 722 20.7 141 0 0
