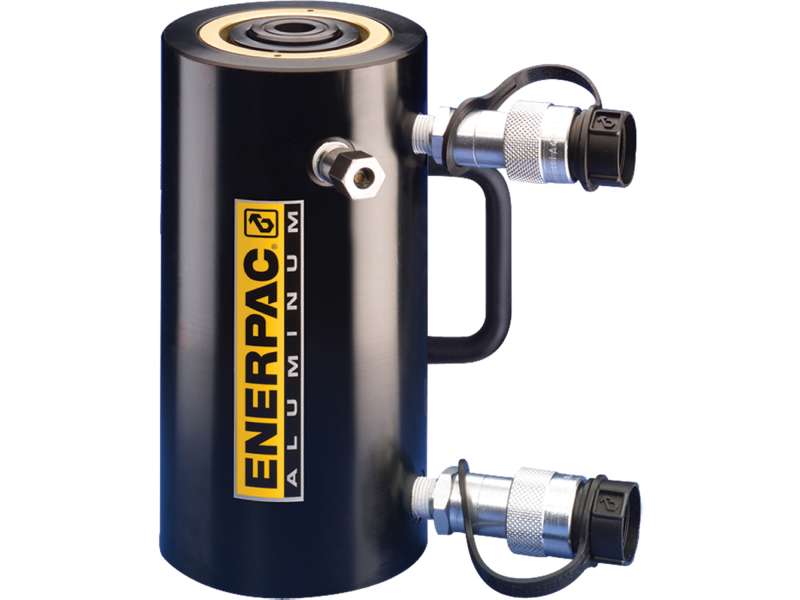

Алюминиевые цилиндры двустороннего действия серии RAR

  • Быстрый возврат, не зависящий от длины шлангов и потерь в системе
  • Композитные направляющие повышают срок службы цилиндра и сопротивление боковой нагрузке
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная
  • головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Встроенный предохранительный клапан предотвращает случайное повышение давления выше допустимого максимума.
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RAR-304 усилие 30 тонн, ход штока 100 мм.

Артикул: RAR304

Технические характеристики

Возврат штока: Двухстороннего действия, Гидравлический возврат
Тип плунжера: твердый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 44,2
Подтип: Гидроцилиндр алюминиевый
Серия: RAR
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 30
Максимальная грузоподъемность цилиндра (kn): 309
Максимальная емкость цилиндра: 179
Ход штока (мм): 100
Высота в сложенном состоянии A (мм): 251
Эффективная цилиндра / возврат (см2): 24.5
Максимальный расход масла (см3): 442
Количество масла для возврата (см3): 245
Вес (кг): 9.5
Высота в сложенном состоянии A (мм): 251

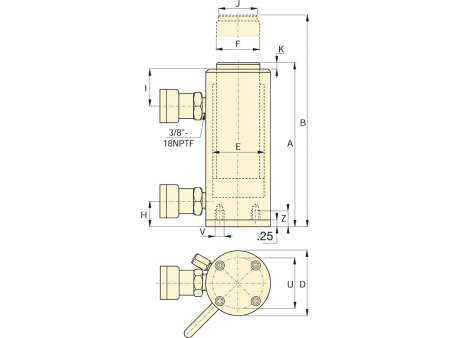

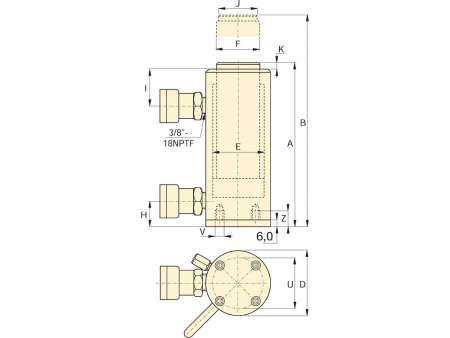

Размеры

Наружный диаметр D (мм): 125
Диаметр плунжера F (мм): 50
Базовые монтажные отверстия U (мм): 105
Базовые монтажные отверстия Резьба V: M6
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 351
Диаметр цилиндра E (мм): 75
Основание порта H (мм): 30
Возвратный порт I (мм): 55

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RAC202 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 50 174 156 3.6 174
RAC204 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 100 224 312 4.1 224
RAC206 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 150 274 468 4.6 274
RAC208 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 200 324 624 5.1 324
RAC302 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 50 181 221 4.5 181
RAC304 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 100 231 442 5.2 231
RAC306 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 150 281 663 5.9 281
RAC308 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 200 331 884 6.6 331
RAC502 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 50 186 354 8.5 186
RAC504 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 100 236 709 9.8 236
RAC506 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 150 286 1063 11.1 286
RAC508 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 200 336 1417 12.4 336
RAC1002 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 50 221 715 17.3 221
RAC1004 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 100 271 1431 19.6 271
RAC1006 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 150 321 2147 21.9 321
RAC1008 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 200 371 2863 24.2 371
RAC1502 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 50 243 1135 25.3 243
RAC1504 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 100 293 2270 29.3 293
RAC1506 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 150 343 3405 33.3 343
RAC1508 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 200 393 4540 37.3 393
RAC2010 Одностороннего действия, Пружинный возврат твердый алюминий 31, 2 700 20 218 250 374 780 5.6 374
RAC3010 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 250 381 1105 7.3 381
RAC5010 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 250 386 1771 13.7 386
RAC10010 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 250 421 3578 26.5 421
RAC15010 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 250 443 5675 41.3 443
