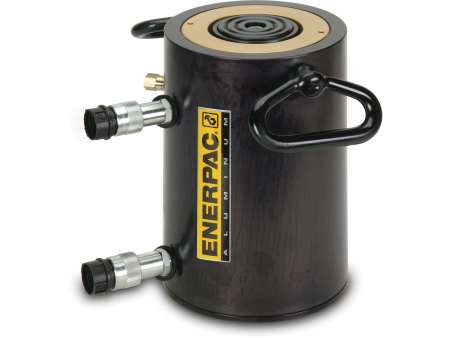

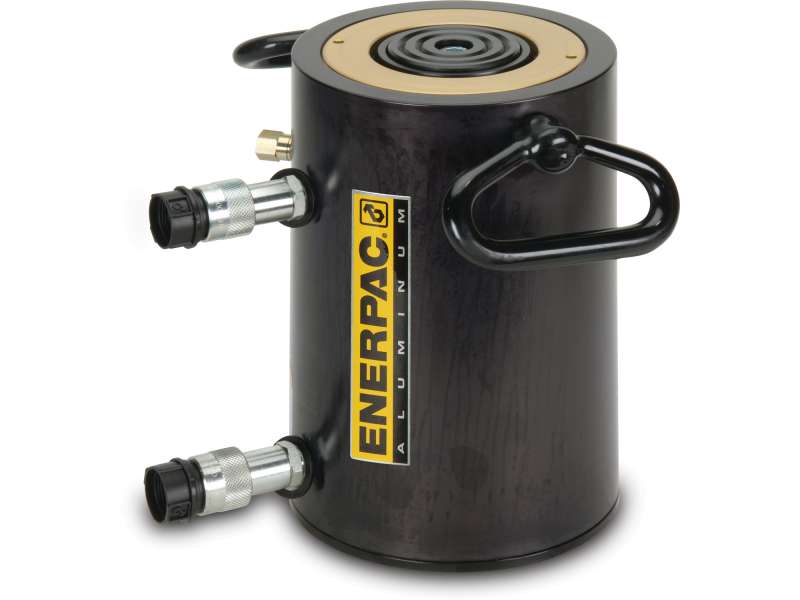

Алюминиевые цилиндры двустороннего действия серии RAR

  • Быстрый возврат, не зависящий от длины шлангов и потерь в системе
  • Композитные направляющие повышают срок службы цилиндра и сопротивление боковой нагрузке
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная
  • головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Встроенный предохранительный клапан предотвращает случайное повышение давления выше допустимого максимума.
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RAR-1502 усилие 150 тонн, ход штока 50 мм.

Артикул: RAR1502

Технические характеристики

Возврат штока: Двухстороннего действия, Гидравлический возврат
Тип плунжера: твердый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 227,0
Подтип: Гидроцилиндр алюминиевый
Серия: RAR
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 150
Максимальная грузоподъемность цилиндра (kn): 1589
Максимальная емкость цилиндра: 924
Ход штока (мм): 50
Высота в сложенном состоянии A (мм): 248
Эффективная цилиндра / возврат (см2): 132
Максимальный расход масла (см3): 1135
Количество масла для возврата (см3): 660
Вес (кг): 24.2
Высота в сложенном состоянии A (мм): 248

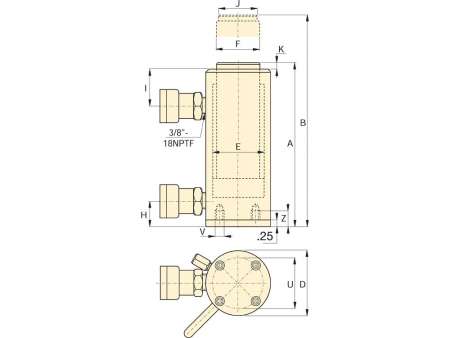

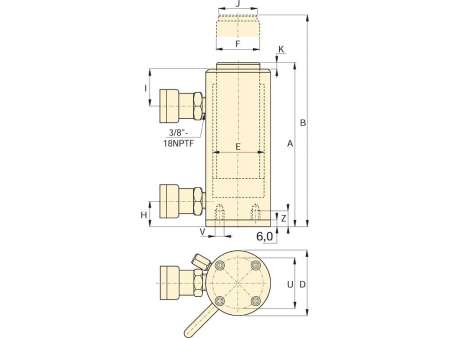

Размеры

Наружный диаметр D (мм): 230
Диаметр плунжера F (мм): 110
Диаметр J (мм): 113
Базовые монтажные отверстия U (мм): 200
Базовые монтажные отверстия Резьба V: M6
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 298
Диаметр цилиндра E (мм): 170
Основание порта H (мм): 38
Возвратный порт I (мм): 75
Выступ из плунжера K1 (мм): 31

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Максимальная емкость цилиндра Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RAR202 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 50 189 18.6 156 93 7.4 189
RAR204 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 100 239 18.6 312 186 8 239
RAR206 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 150 289 18.6 468 279 8.6 289
RAR208 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 200 339 18.6 624 372 9.2 339
RAR302 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 50 201 24.5 221 123 8.6 201
RAR304 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 100 251 24.5 442 245 9.5 251
RAR306 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 150 301 24.5 663 368 10.4 301
RAR308 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 200 351 24.5 884 490 11.3 351
RAR502 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 50 201 26.7 354 134 11.1 201
RAR504 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 100 251 26.7 709 267 12.7 251
RAR506 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 150 301 26.7 1063 401 14.3 301
RAR508 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 200 351 26.7 1417 534 15.9 351
RAR1002 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 50 251 79.5 715 398 16.4 251
RAR1004 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 100 301 79.5 1431 795 19.3 301
RAR1006 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 150 351 79.5 2147 1193 22.2 351
RAR1008 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 200 401 79.5 2863 1590 25.1 401
RAR1502 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 50 248 132 1135 660 24.2 248
RAR1504 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 100 298 132 2270 1320 28.9 298
RAR1506 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 150 348 132 3405 1980 33.2 348
RAR1508 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 200 398 132 4540 2640 37.9 398
RAR2010 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 250 389 18.6 780 465 9.8 389
RAR3010 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 250 401 24.5 1105 613 12.2 401
RAR5010 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 250 401 26.7 1771 668 17.5 401
RAR10010 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 250 451 79.5 3578 1988 28 451
RAR15010 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 250 448 132 5675 3300 93.9 448
