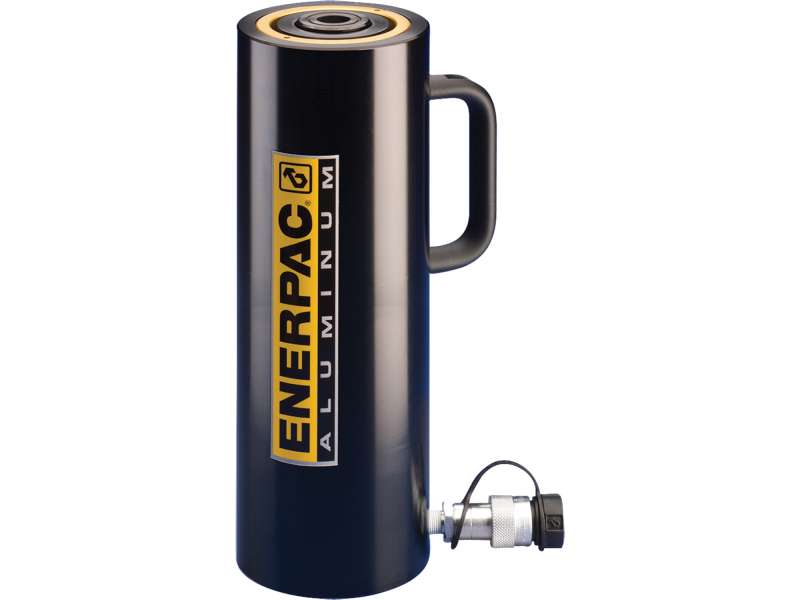

Гидроцилиндр RAC-10010 усилие 100 тонн, ход штока 250 мм.

645 120 ₽

Алюминиевые цилиндры одностороннего действия с пружинным возвратом серии RAC

  • Композитные покрытия предотвращают контакты металла с металлом для увеличения срока службы и компенсируют боковую нагрузку до 10%
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Высокопрочная возвратная пружина для быстрого возврата
  • Соединительная муфта CR-400 и пылезащитный колпачок входят во все модели
  • Минимальная масса для максимальной мобильности
  • Все цилиндры соответствуют стандартам ASME B-30.1 и IISO 10100.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RAC-10010 усилие 100 тонн, ход штока 250 мм.

Артикул: RAC10010

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: твердый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 143,1
Подтип: Гидроцилиндр алюминиевый
Серия: RAC
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 100
Максимальная грузоподъемность цилиндра (kn): 1002
Ход штока (мм): 250
Высота в сложенном состоянии A (мм): 421
Максимальный расход масла (см3): 3578
Вес (кг): 26.5
Высота в сложенном состоянии A (мм): 421
Максимальная емкость цилиндра: 0
Эффективная цилиндра / возврат (см2): 0
Количество масла для возврата (см3): 0

Размеры

Наружный диаметр D (мм): 180
Диаметр плунжера F (мм): 110
Диаметр J (мм): 94
Базовые монтажные отверстия U (мм): 150
Базовые монтажные отверстия Резьба V: M10
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 671
Диаметр цилиндра E (мм): 135
Основание порта H (мм): 46
Выступ из плунжера K1 (мм): 31
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Максимальная емкость цилиндра Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RAR202 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 50 189 18.6 156 93 7.4 189
RAR204 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 100 239 18.6 312 186 8 239
RAR206 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 150 289 18.6 468 279 8.6 289
RAR208 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 200 339 18.6 624 372 9.2 339
RAR302 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 50 201 24.5 221 123 8.6 201
RAR304 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 100 251 24.5 442 245 9.5 251
RAR306 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 150 301 24.5 663 368 10.4 301
RAR308 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 200 351 24.5 884 490 11.3 351
RAR502 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 50 201 26.7 354 134 11.1 201
RAR504 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 100 251 26.7 709 267 12.7 251
RAR506 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 150 301 26.7 1063 401 14.3 301
RAR508 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 200 351 26.7 1417 534 15.9 351
RAR1002 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 50 251 79.5 715 398 16.4 251
RAR1004 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 100 301 79.5 1431 795 19.3 301
RAR1006 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 150 351 79.5 2147 1193 22.2 351
RAR1008 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 200 401 79.5 2863 1590 25.1 401
RAR1502 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 50 248 132 1135 660 24.2 248
RAR1504 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 100 298 132 2270 1320 28.9 298
RAR1506 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 150 348 132 3405 1980 33.2 348
RAR1508 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 200 398 132 4540 2640 37.9 398
RAR2010 Двухстороннего действия, Гидравлический возврат твердый алюминий 31,2 700 20 218 130 250 389 18.6 780 465 9.8 389
RAR3010 Двухстороннего действия, Гидравлический возврат твердый алюминий 44,2 700 30 309 179 250 401 24.5 1105 613 12.2 401
RAR5010 Двухстороннего действия, Гидравлический возврат твердый алюминий 70,9 700 50 496 187 250 401 26.7 1771 668 17.5 401
RAR10010 Двухстороннего действия, Гидравлический возврат твердый алюминий 143,1 700 100 1002 557 250 451 79.5 3578 1988 28 451
RAR15010 Двухстороннего действия, Гидравлический возврат твердый алюминий 227,0 700 150 1589 924 250 448 132 5675 3300 93.9 448
