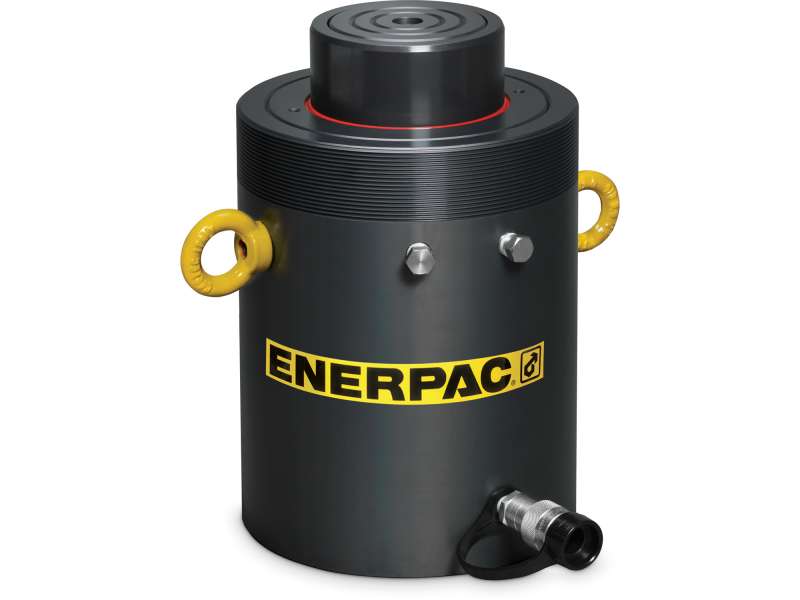

Цилиндры одностороннего действия серии HCG с гравитационным возвратом

  • Упрочненная поверхность, стойкая к боковым нагрузкам и циклическому износу
  • Рассчитанная на выдерживание до 10% боковой нагрузки максимальной мощности
  • Стопорное кольцо для предотвращения выталкивания штока
  • Защита от атмосферных воздействий внутренних и наружных компонентов
  • Заменяемые верхнее и нижнее опорные кольца обеспечивают поддержку штока по всей длины хода
  • Сертифицированные подъемные проушины, крепежные отверстия и резьба на корпусе.
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр HCG3004 усилие 300 тонн, ход штока 100 мм.

Артикул: HCG3004

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 433,7
Сопротивление боковой нагрузки макс. (%): 10%
Подтип: Гидроцилиндр высокотоннажный
Серия: HCG
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 300
Максимальная грузоподъемность цилиндра (kn): 3036
Ход штока (мм): 100
Высота в сложенном состоянии A (мм): 346
Максимальный расход масла (см3): 4337
Вес (кг): 182
Высота в сложенном состоянии A (мм): 346

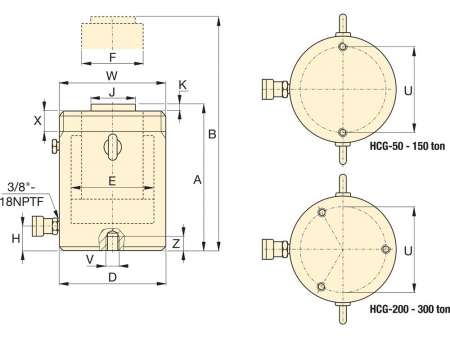

Размеры

Наружный диаметр D (мм): 305
Диаметр плунжера F (мм): 200
Диаметр J (мм): 177
Базовые монтажные отверстия U (мм): 260
Базовые монтажные отверстия Резьба V: M16 x 2
Длина резьбы X (мм): 73
Базовые монтажные отверстия Глубина резьбы Z (мм): 25
Увеличенная высота B (мм): 446
Диаметр цилиндра E (мм): 235
Основание порта H (мм): 58
Выступ из плунжера K1 (мм): 4
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Сопротивление боковой нагрузки макс. (%) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
HCR502 Двухстороннего действия, Гидравлический возврат твердый Сталь 78,5 10% 700 50 550 50 183 393 17 183
HCR504 Двухстороннего действия, Гидравлический возврат твердый Сталь 78,5 10% 700 50 550 100 233 785 21 233
HCR506 Двухстороннего действия, Гидравлический возврат твердый Сталь 78,5 7% 700 50 550 150 283 1178 25 283
HCR508 Двухстороннего действия, Гидравлический возврат твердый Сталь 78,5 10% 700 50 550 200 346 1571 31 346
HCR1002 Двухстороннего действия, Гидравлический возврат твердый Сталь 143,1 10% 700 100 1002 50 202 716 34 202
HCR1004 Двухстороннего действия, Гидравлический возврат твердый Сталь 143,1 10% 700 100 1002 100 252 1431 41 252
HCR1006 Двухстороннего действия, Гидравлический возврат твердый Сталь 143,1 10% 700 100 1002 150 302 2147 48 302
HCR1008 Двухстороннего действия, Гидравлический возврат твердый Сталь 143,1 10% 700 100 1002 200 379 2863 59 379
HCR1502 Двухстороннего действия, Гидравлический возврат твердый Сталь 213,8 10% 700 150 1497 50 220 1069 56 220
HCR1504 Двухстороннего действия, Гидравлический возврат твердый Сталь 213,8 10% 700 150 1497 100 270 2138 67 270
HCR1506 Двухстороннего действия, Гидравлический возврат твердый Сталь 213,8 10% 700 150 1497 150 320 3207 78 320
HCR1508 Двухстороннего действия, Гидравлический возврат твердый Сталь 213,8 10% 700 150 1497 200 397 4276 95 397
HCR2002 Двухстороннего действия, Гидравлический возврат твердый Сталь 283,5 10% 700 200 1985 50 231 1418 81 231
HCR2004 Двухстороннего действия, Гидравлический возврат твердый Сталь 283,5 10% 700 200 1985 100 281 2835 96 281
HCR2006 Двухстороннего действия, Гидравлический возврат твердый Сталь 283,5 10% 700 200 1985 150 331 4253 111 331
HCR2008 Двухстороннего действия, Гидравлический возврат твердый Сталь 283,5 10% 700 200 1985 200 408 5671 139 408
HCR2502 Двухстороннего действия, Гидравлический возврат твердый Сталь 363,1 10% 700 250 2541 50 241 1815 107 241
HCR2504 Двухстороннего действия, Гидравлический возврат твердый Сталь 363,1 10% 700 250 2541 100 291 3631 127 291
HCR2506 Двухстороннего действия, Гидравлический возврат твердый Сталь 363,1 10% 700 250 2541 150 341 5446 146 341
HCR2508 Двухстороннего действия, Гидравлический возврат твердый Сталь 363,1 10% 700 250 2541 200 431 7261 184 431
HCR3002 Двухстороннего действия, Гидравлический возврат твердый Сталь 433,7 10% 700 300 3036 50 296 2169 159 296
HCR3004 Двухстороннего действия, Гидравлический возврат твердый Сталь 433,7 10% 700 300 3036 100 346 4337 183 346
HCR3006 Двухстороннего действия, Гидравлический возврат твердый Сталь 433,7 10% 700 300 3036 150 396 6506 208 396
HCR3008 Двухстороннего действия, Гидравлический возврат твердый Сталь 433,7 10% 700 300 3036 200 446 8675 232 446
HCR4002 Двухстороннего действия, Гидравлический возврат твердый Сталь 572,6 10% 700 400 4008 50 321 2863 227 321
HCR4004 Двухстороннего действия, Гидравлический возврат твердый Сталь 572,6 10% 700 400 4008 100 371 5726 258 371
HCR4006 Двухстороннего действия, Гидравлический возврат твердый Сталь 572,6 10% 700 400 4008 150 421 8588 289 421
HCR4008 Двухстороннего действия, Гидравлический возврат твердый Сталь 572,6 10% 700 400 4008 200 471 11451 321 471
HCR5002 Двухстороннего действия, Гидравлический возврат твердый Сталь 730,6 10% 700 500 5114 50 344 3653 320 344
HCR5004 Двухстороннего действия, Гидравлический возврат твердый Сталь 730,6 10% 700 500 5114 100 394 7306 361 394
HCR5006 Двухстороннего действия, Гидравлический возврат твердый Сталь 730,6 10% 700 500 5114 150 444 10959 402 444
HCR5008 Двухстороннего действия, Гидравлический возврат твердый Сталь 730,6 10% 700 500 5114 200 494 14612 443 494
HCR5010 Двухстороннего действия, Гидравлический возврат твердый Сталь 78,5 10% 700 50 550 250 396 1963 34 396
HCR5012 Двухстороннего действия, Гидравлический возврат твердый Сталь 78,5 7% 700 50 550 300 446 2356 38 446
HCR6002 Двухстороннего действия, Гидравлический возврат твердый Сталь 855,3 10% 700 600 5987 50 352 4276 379 352
HCR6004 Двухстороннего действия, Гидравлический возврат твердый Сталь 855,3 10% 700 600 5987 100 402 8553 427 402
HCR6006 Двухстороннего действия, Гидравлический возврат твердый Сталь 855,3 10% 700 600 5987 150 452 12829 474 452
HCR6008 Двухстороннего действия, Гидравлический возврат твердый Сталь 855,3 10% 700 600 5987 200 502 17106 521 502
HCR8002 Двухстороннего действия, Гидравлический возврат твердый Сталь 1164,2 10% 700 800 8149 50 404 5821 608 404
HCR8004 Двухстороннего действия, Гидравлический возврат твердый Сталь 1164,2 10% 700 800 8149 100 454 11642 674 454
HCR8006 Двухстороннего действия, Гидравлический возврат твердый Сталь 1164,2 10% 700 800 8149 150 504 17462 740 504
HCR8008 Двухстороннего действия, Гидравлический возврат твердый Сталь 1164,2 10% 700 800 8149 200 554 23283 806 554
HCR10002 Двухстороннего действия, Гидравлический возврат твердый Сталь 1520,5 10% 700 1000 10644 50 442 7603 843 442
HCR10004 Двухстороннего действия, Гидравлический возврат твердый Сталь 1520,5 10% 700 1000 10644 100 492 15205 921 492
HCR10006 Двухстороннего действия, Гидравлический возврат твердый Сталь 1520,5 10% 700 1000 10644 150 542 22808 1000 542
HCR10008 Двухстороннего действия, Гидравлический возврат твердый Сталь 1520,5 10% 700 1000 10644 200 592 30411 1079 592
HCR10010 Двухстороннего действия, Гидравлический возврат твердый Сталь 143,1 10% 700 100 1002 250 429 3578 66 429
HCR10012 Двухстороннего действия, Гидравлический возврат твердый Сталь 143,1 10% 700 100 1002 300 479 4294 73 479
HCR15010 Двухстороннего действия, Гидравлический возврат твердый Сталь 213,8 10% 700 150 1497 250 447 5346 106 447
HCR15012 Двухстороннего действия, Гидравлический возврат твердый Сталь 213,8 10% 700 150 1497 300 497 6415 116 497
