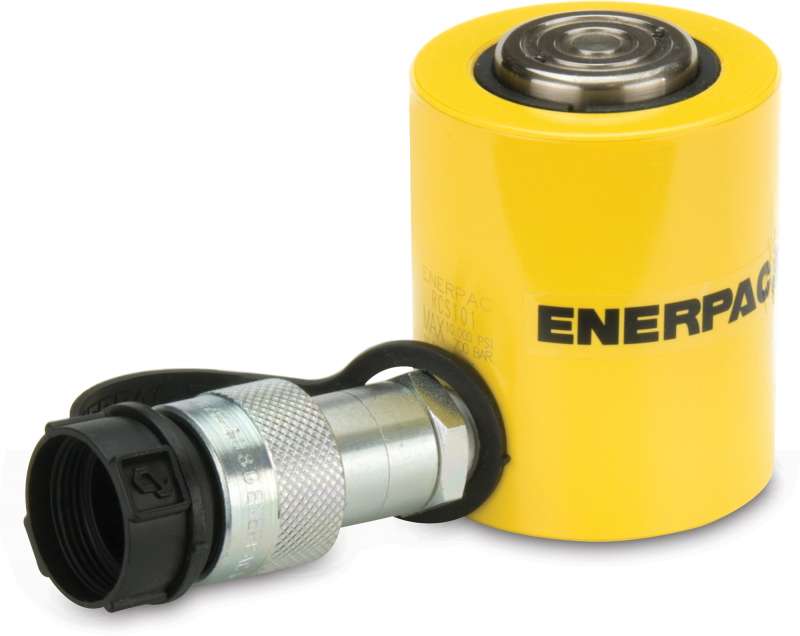

Гидроцилиндр RCS101 усилие 10 тонн, ход штока 38 мм.

58 560 ₽

Цилиндры малой высоты одностороннего действия с пружинным возвратом серии RCS

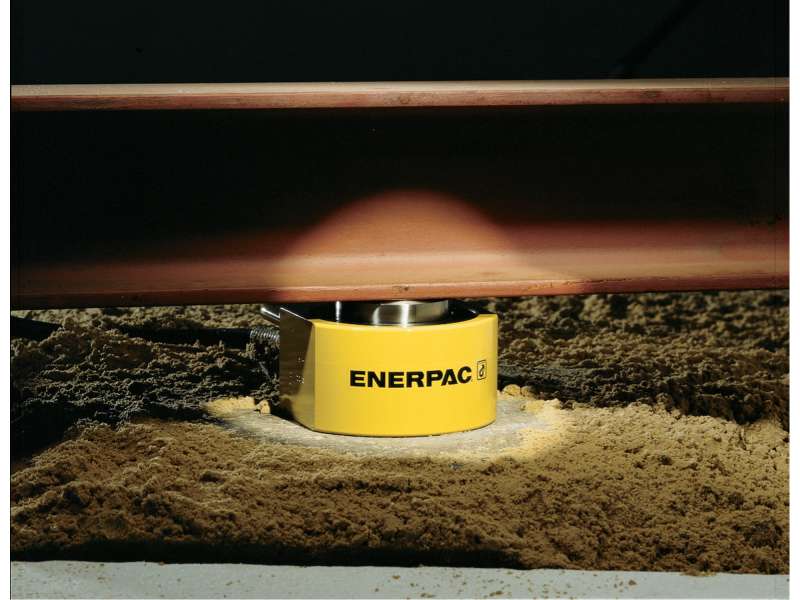

  • Низкая конструкция позволяет использовать цилиндры в ограниченных пространствах
  • Цилиндры одностороннего действия с возвратной пружиной
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Грязесъемное кольцо очищяет шток от загрязнений, тем самым увеличивается срок службы изделия
  • Соединительная муфта CR-400 и пылезащитный колпачок входят во все модели
  • Бороздчатый наконечник штока с резьбовыми отверстиями, позволяет присоединять плавающие опорные головки
  • Ручка на RCS-1002 для легкого переноса
  • Хромированный шток.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RCS101 усилие 10 тонн, ход штока 38 мм.

Артикул: RCS101

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 14,5
Подтип: Гидроцилиндр малой высоты
Серия: RCS
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 10
Максимальная грузоподъемность цилиндра (kn): 101
Ход штока (мм): 38
Высота в сложенном состоянии A (мм): 88
Максимальный расход масла (см3): 55
Вес (кг): 2.7
Высота в сложенном состоянии A (мм): 88
Наклонный ход (мм): 0
Степени наклона: 0

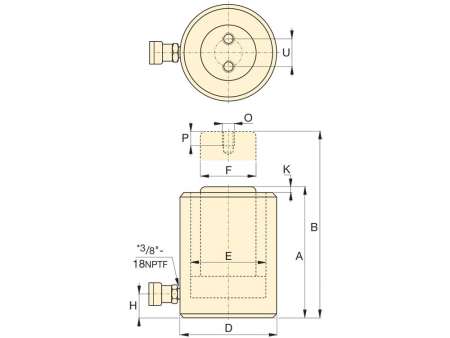

Размеры

Наружный диаметр D (мм): 69
Диаметр плунжера F (мм): 38,1
Внутренняя резьба плунжера O (в): M4
Базовые монтажные отверстия U (мм): 26
Увеличенная высота B (мм): 126
Диаметр цилиндра E (мм): 42.9
Основание порта H (мм): 17
Выступ из плунжера K1 (мм): 5
Длина резьбы плунжера P (мм): 8
Плунжер к основанию L (мм): 0
Плунжер к монтажному отверстию M (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Наклонный ход (мм) Степени наклона Вес (кг) Высота в сложенном состоянии A (мм)
CUSP10 Одностороннего действия, гравитационный возврат твердый Сталь 13,9 700 10 97 6.7 35.5 9.3 6 2 1.2 35.5
CUSP20 Одностороннего действия, гравитационный возврат твердый Сталь 28,3 700 20 198 7 40.5 19.8 6 2 1.9 40.5
CUSP30 Одностороннего действия, гравитационный возврат твердый Сталь 44,2 700 30 310 7.3 42.5 32.1 6 2 2.7 42.5
CUSP50 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 700 50 550 13.3 57 104 10 4 5.6 57
CUSP75 Одностороннего действия, гравитационный возврат твердый Сталь 113,1 700 75 792 14 60.5 158 10 4 8 60.5
CUSP100 Одностороннего действия, гравитационный возврат твердый Сталь 153,9 700 100 1078 14.7 63.5 226 10 4 10.8 63.5
CUSP150 Одностороннего действия, гравитационный возврат твердый Сталь 227,0 700 150 1589 14.3 65 324 10 3 15.3 65
CUSP200 Одностороннего действия, гравитационный возврат твердый Сталь 298,6 700 200 2090 14.9 69 446 10 3 21.5 69
CUSP250 Одностороннего действия, гравитационный возврат твердый Сталь 363,1 700 250 2542 15.5 72.5 569 10 3 27.3 72.5
CUSP300 Одностороннего действия, гравитационный возврат твердый Сталь 452,4 700 300 3167 14.1 72.5 637 10 2 34.4 72.5
CUSP400 Одностороннего действия, гравитационный возврат твердый Сталь 572,6 700 400 4008 14.6 77.5 837 10 2 46.2 77.5
CUSP500 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 700 500 5115 15.2 82.5 1111 10 2 62.7 82.5
CUSP600 Одностороннего действия, гравитационный возврат твердый Сталь 855,3 700 600 5987 15.6 87.5 1334 10 2 78.4 87.5
CUSP750 Одностороннего действия, гравитационный возврат твердый Сталь 1075,2 700 750 7527 16.3 93.5 1757 10 2 105.2 93.5
CUSP1000 Одностороннего действия, гравитационный возврат твердый Сталь 1452,2 700 1000 10.165 17.4 103 2531 10 2 157 103
