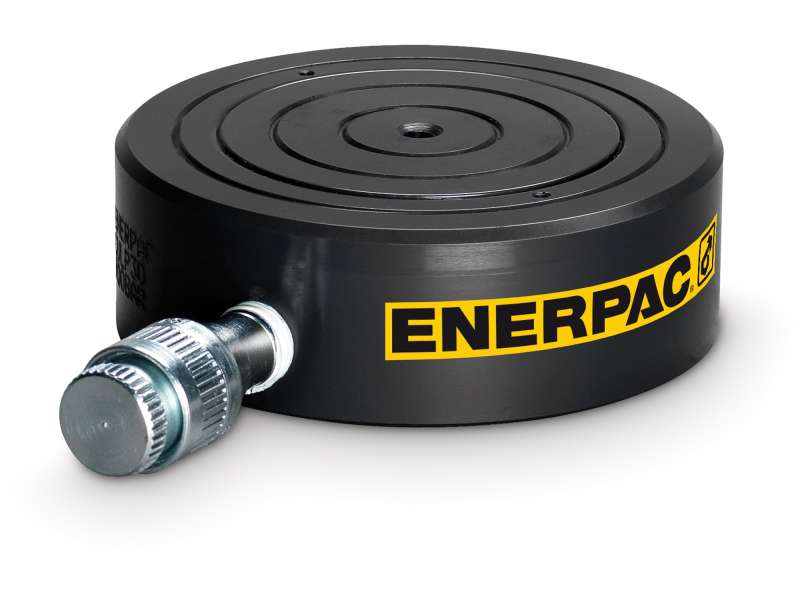

Ультраплоские цилиндры серии CULP со стопорным кольцом
Скачать PDF по ссылке: Гидроцилиндр CULP50 усилие 50 тонн, ход штока 6 мм.
| Возврат штока: | Одностороннего действия, гравитационный возврат |
| Тип плунжера: | твердый |
| Материал: | Сталь |
| Эффективная цилиндра / выдвижение (см2): | 78,5 |
| Подтип: | Гидроцилиндр малой высоты |
| Серия: | CULP |
| Максимальное рабочее давление бар: | 700 |
| Грузоподъемность (тонн): | 50 |
| Максимальная грузоподъемность цилиндра (kn): | 550 |
| Ход штока (мм): | 6 |
| Высота в сложенном состоянии A (мм): | 44.5 |
| Максимальный расход масла (см3): | 47.1 |
| Вес (кг): | 5.4 |
| Высота в сложенном состоянии A (мм): | 44.5 |
| Наклонный ход (мм): | 0 |
| Степени наклона: | 0 |
| Наружный диаметр D (мм): | 140 |
| Увеличенная высота B (мм): | 50.5 |
| Диаметр цилиндра E (мм): | 100 |
| Длина резьбы плунжера P (мм): | 0 |
| Основание порта H (мм): | 0 |
| Выступ из плунжера K1 (мм): | 0 |
| Плунжер к основанию L (мм): | 0 |
| Плунжер к монтажному отверстию M (мм): | 0 |
| Модель | Возврат штока | Тип плунжера | Материал | Эффективная цилиндра / выдвижение (см2) | Максимальное рабочее давление бар | Грузоподъемность (тонн) | Максимальная грузоподъемность цилиндра (kn) | Ход штока (мм) | Высота в сложенном состоянии A (мм) | Максимальный расход масла (см3) | Вес (кг) | Высота в сложенном состоянии A (мм) | Наклонный ход (мм) | Степени наклона |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCS101 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 14,5 | 700 | 10 | 101 | 38 | 88 | 55 | 2.7 | 88 | 0 | 0 |
| RCS201 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 28,7 | 700 | 20 | 201 | 45 | 98 | 129 | 5 | 98 | 0 | 0 |
| RCS302 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 42,1 | 700 | 30 | 295 | 62 | 117 | 261 | 6.8 | 117 | 0 | 0 |
| RCS502 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 62,1 | 700 | 50 | 435 | 60 | 122 | 373 | 10 | 122 | 0 | 0 |
| RCS1002 | Одностороннего действия, Пружинный возврат | твердый | Сталь | 126,7 | 700 | 100 | 887 | 57 | 141 | 722 | 20.7 | 141 | 0 | 0 |
