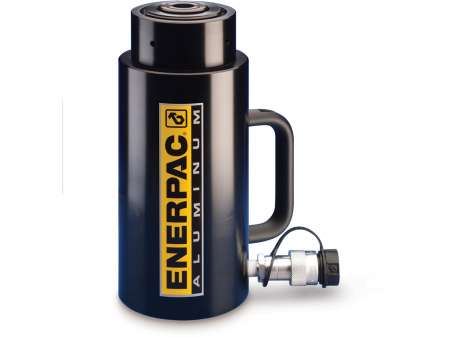

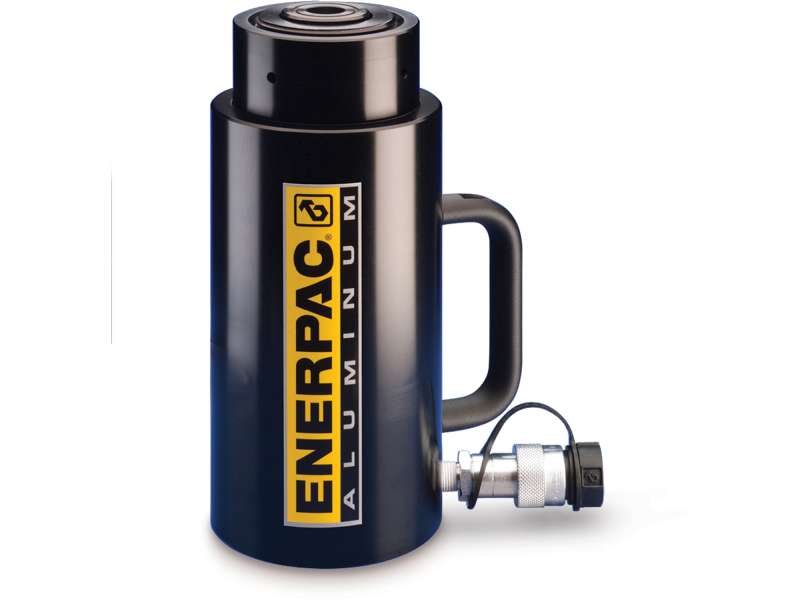

Гидроцилиндр RACL206 усилие 20 тонн, ход штока 150 мм.

200 960 ₽

Алюминиевые цилиндры одностороннего действия со стопорной гайкой серии RACL

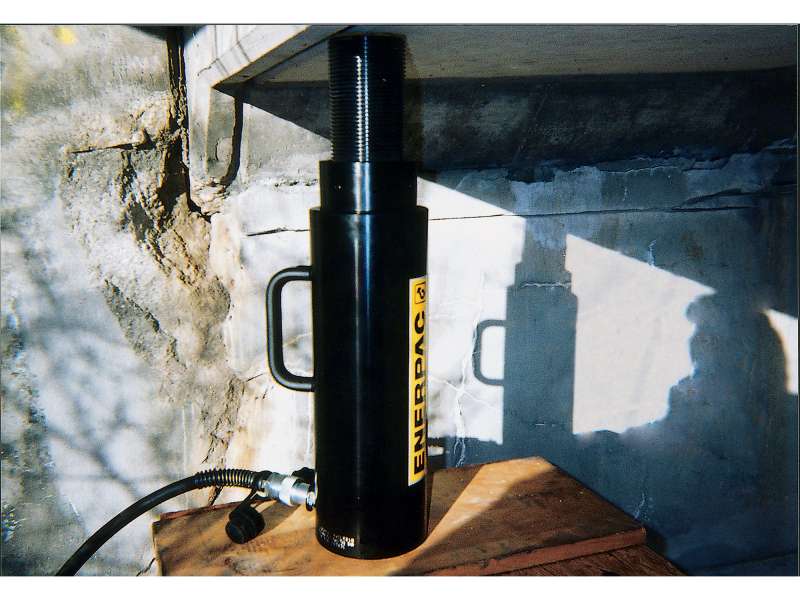

  • Алюминиевая стопорная гайка позволяет удерживать грузы длительное время
  • Твердое опорное кольцо увеличивает срок службы и компенсируют боковую нагрузку до 5%
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Композитные направляющие повышают срок службы цилиндра и сопротивление боковой нагрузке
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Высокопрочная возвратная пружина для быстрого возврата
  • Соединительная муфта CR-400 и пылезащитный колпачок входят во все модели
  • Все цилиндры соответствуют стандартам ASME B-30.1 и IISO 10100.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RACL206 усилие 20 тонн, ход штока 150 мм.

Артикул: RACL206

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: твердый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 31,2
Подтип: Гидроцилиндр алюм. с фикс. гайкой
Серия: RACL
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 20
Максимальная грузоподъемность цилиндра (kn): 218
Ход штока (мм): 150
Высота в сложенном состоянии A (мм): 324
Максимальный расход масла (см3): 468
Вес (кг): 5.2
Высота в сложенном состоянии A (мм): 324

Размеры

Наружный диаметр D (мм): 85
Диаметр плунжера F (мм): Tr 55 x 4
Базовые монтажные отверстия U (мм): 70
Базовые монтажные отверстия Резьба V: M6
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 474
Диаметр цилиндра E (мм): 63
Основание порта H (мм): 27
Высота гайки крепления S (мм): 50
Размер K (мм): 0
Выступ из плунжера K1 (мм): 0
Основание порта выдвижения H1 (мм): 0
Основание возвратного порта H2 (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RACL202 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 50 224 156 4 224
RACL204 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 100 274 312 4.6 274
RACL206 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 150 324 468 5.2 324
RACL208 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 200 374 624 5.8 374
RACL302 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 50 231 221 5.4 231
RACL304 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 100 281 442 6.1 281
RACL306 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 150 331 663 6.8 331
RACL308 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 200 381 883 7.5 381
RACL502 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 50 236 354 9.3 236
RACL504 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 100 286 709 10.6 286
RACL506 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 150 336 1063 11.9 336
RACL508 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 200 386 1417 13.2 386
RACL1002 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 50 296 716 21.9 296
RACL1004 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 100 346 1431 24.2 346
RACL1006 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 150 396 2147 26.5 396
RACL1008 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 200 446 2863 28.8 446
RACL1502 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 50 323 1135 32.2 323
RACL1504 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 100 373 2270 36.2 373
RACL1506 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 150 423 3405 40.2 423
RACL1508 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 200 473 4540 44.2 473
RACL2010 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 250 424 780 6.4 424
RACL3010 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 250 431 1105 8.2 431
RACL5010 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 250 436 1771 14.5 436
RACL10010 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 250 496 3578 31.1 496
RACL15010 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 250 523 5675 48.2 523
