Гидроцилиндр HCL8002 усилие 800 тонн, ход штока 50 мм.

Цилиндры одностороннего действия серии HCL с гравитационным возвратом

  • Стопорная гайка обеспечивает надежное и безопасное механическое удерживание груза
  • Низкое трение позволяет легко заворачивать стопорные кольца
  • Предназначен для выдерживания 10% боковой нагрузки до 90% максимального хода
  • Упрочненная поверхность, стойкая к боковым нагрузкам и циклическому износу
  • Переливное отверстие в качестве ограничителя хода штока для предотвращения выталкивания штока
  • Защита от атмосферных воздействий внутренних и наружных компонентов
  • Заменяемые опорные кольца обеспечивают поддержку штока по всей длине хода
  • Сертифицированные подъемные проушины и крепежные отверстия на корпусе
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр HCL8002 усилие 800 тонн, ход штока 50 мм.

Артикул: HCL8002

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 1164,2
Сопротивление боковой нагрузки макс. (%): 10%
Подтип: Гидроцилиндр высокотоннажный с фиксирующей гайкой
Серия: HCL
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 800
Максимальная грузоподъемность цилиндра (kn): 8149
Ход штока (мм): 50
Высота в сложенном состоянии A (мм): 430
Максимальный расход масла (см3): 5821
Вес (кг): 668
Высота в сложенном состоянии A (мм): 430

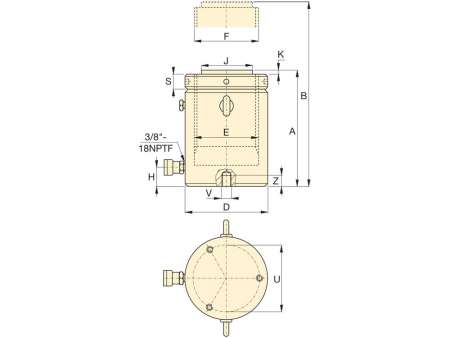

Размеры

Наружный диаметр D (мм): 505
Диаметр плунжера F (мм): Tr 385 x 6
Диаметр J (мм): 224
Базовые монтажные отверстия U (мм): 440
Базовые монтажные отверстия Резьба V: M24 x 3
Базовые монтажные отверстия Глубина резьбы Z (мм): 36
Увеличенная высота B (мм): 480
Диаметр цилиндра E (мм): 385
Основание порта H (мм): 95
Выступ из плунжера K1 (мм): 5
Высота гайки крепления S (мм): 90
Размер K (мм): 0
Основание порта выдвижения H1 (мм): 0
Основание возвратного порта H2 (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Сопротивление боковой нагрузки макс. (%) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
LPL602 Одностороннего действия, гравитационный возврат твердый Сталь 86,6 10% 700 60 606 50 125 432 15 125
LPL1002 Одностороннего действия, гравитационный возврат твердый Сталь 146,8 10% 700 100 1027 50 137 734 26 137
LPL1602 Одностороннего действия, гравитационный возврат твердый Сталь 231,3 8% 700 150 1619 45 148 1040 44 148
LPL2002 Одностороннего действия, гравитационный возврат твердый Сталь 285,6 8% 700 200 1999 45 155 1285 57 155
LPL2502 Одностороннего действия, гравитационный возврат твердый Сталь 366,8 5% 700 250 2567 45 159 1650 74 159
LPL4002 Одностороннего действия, гравитационный возврат твердый Сталь 559,5 5% 700 400 3916 45 178 2517 134 178
LPL5002 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 5% 700 500 5114 45 192 3287 189 192
