Гидроцилиндр HCL80012 усилие 800 тонн, ход штока 300 мм.

Цилиндры одностороннего действия серии HCL с гравитационным возвратом

  • Стопорная гайка обеспечивает надежное и безопасное механическое удерживание груза
  • Низкое трение позволяет легко заворачивать стопорные кольца
  • Предназначен для выдерживания 10% боковой нагрузки до 90% максимального хода
  • Упрочненная поверхность, стойкая к боковым нагрузкам и циклическому износу
  • Переливное отверстие в качестве ограничителя хода штока для предотвращения выталкивания штока
  • Защита от атмосферных воздействий внутренних и наружных компонентов
  • Заменяемые опорные кольца обеспечивают поддержку штока по всей длине хода
  • Сертифицированные подъемные проушины и крепежные отверстия на корпусе
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр HCL80012 усилие 800 тонн, ход штока 300 мм.

Артикул: HCL80012

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 1164,2
Сопротивление боковой нагрузки макс. (%): 10%
Подтип: Гидроцилиндр высокотоннажный с фиксирующей гайкой
Серия: HCL
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 800
Максимальная грузоподъемность цилиндра (kn): 8149
Ход штока (мм): 300
Высота в сложенном состоянии A (мм): 680
Максимальный расход масла (см3): 34925
Вес (кг): 1061
Высота в сложенном состоянии A (мм): 680

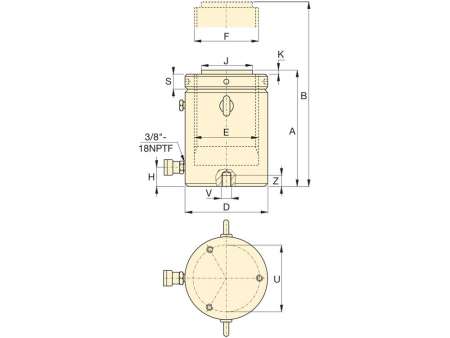

Размеры

Наружный диаметр D (мм): 505
Диаметр плунжера F (мм): Tr 385 x 6
Диаметр J (мм): 224
Базовые монтажные отверстия U (мм): 440
Базовые монтажные отверстия Резьба V: M24 x 3
Базовые монтажные отверстия Глубина резьбы Z (мм): 36
Увеличенная высота B (мм): 980
Диаметр цилиндра E (мм): 385
Основание порта H (мм): 95
Выступ из плунжера K1 (мм): 5
Высота гайки крепления S (мм): 90
Размер K (мм): 0
Основание порта выдвижения H1 (мм): 0
Основание возвратного порта H2 (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Сопротивление боковой нагрузки макс. (%) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
HCL502 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 10% 700 50 550 50 164 393 17 164
HCL504 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 10% 700 50 550 100 214 785 22 214
HCL506 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 10% 700 50 550 150 264 1178 27 264
HCL508 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 10% 700 50 550 200 314 1571 32 314
HCL1002 Одностороннего действия, гравитационный возврат твердый Сталь 143,1 10% 700 100 1002 50 187 716 35 187
HCL1004 Одностороннего действия, гравитационный возврат твердый Сталь 143,1 10% 700 100 1002 100 237 1431 44 237
HCL1006 Одностороннего действия, гравитационный возврат твердый Сталь 143,1 10% 700 100 1002 150 287 2147 54 287
HCL1008 Одностороннего действия, гравитационный возврат твердый Сталь 143,1 10% 700 100 1002 200 337 2863 63 337
HCL1502 Одностороннего действия, гравитационный возврат твердый Сталь 213,8 10% 700 150 1497 50 209 1069 59 209
HCL1504 Одностороннего действия, гравитационный возврат твердый Сталь 213,8 10% 700 150 1497 100 259 2138 73 259
HCL1506 Одностороннего действия, гравитационный возврат твердый Сталь 213,8 10% 700 150 1497 150 309 3207 87 309
HCL1508 Одностороннего действия, гравитационный возврат твердый Сталь 213,8 10% 700 150 1497 200 359 4276 102 359
HCL2002 Одностороннего действия, гравитационный возврат твердый Сталь 283,5 10% 700 200 1985 50 238 1418 85 238
HCL2004 Одностороннего действия, гравитационный возврат твердый Сталь 283,5 10% 700 200 1985 100 288 2835 105 288
HCL2006 Одностороннего действия, гравитационный возврат твердый Сталь 283,5 10% 700 200 1985 150 338 4253 124 338
HCL2008 Одностороннего действия, гравитационный возврат твердый Сталь 283,5 10% 700 200 1985 200 388 5671 143 388
HCL2502 Одностороннего действия, гравитационный возврат твердый Сталь 363,1 10% 700 250 2541 50 249 1815 119 249
HCL2504 Одностороннего действия, гравитационный возврат твердый Сталь 363,1 10% 700 250 2541 100 299 3631 143 299
HCL2506 Одностороннего действия, гравитационный возврат твердый Сталь 363,1 10% 700 250 2541 150 349 5446 167 349
HCL2508 Одностороннего действия, гравитационный возврат твердый Сталь 363,1 10% 700 250 2541 200 399 7261 192 399
HCL3002 Одностороннего действия, гравитационный возврат твердый Сталь 433,7 10% 700 300 3036 50 278 2169 158 278
HCL3004 Одностороннего действия, гравитационный возврат твердый Сталь 433,7 10% 700 300 3036 100 328 4337 186 328
HCL3006 Одностороннего действия, гравитационный возврат твердый Сталь 433,7 10% 700 300 3036 150 378 6506 215 378
HCL3008 Одностороннего действия, гравитационный возврат твердый Сталь 433,7 10% 700 300 3036 200 428 8675 244 428
HCL4002 Одностороннего действия, гравитационный возврат твердый Сталь 572,6 10% 700 400 4008 50 317 2863 236 317
HCL4004 Одностороннего действия, гравитационный возврат твердый Сталь 572,6 10% 700 400 4008 100 367 5726 274 367
HCL4006 Одностороннего действия, гравитационный возврат твердый Сталь 572,6 10% 700 400 4008 150 417 8588 311 417
HCL4008 Одностороннего действия, гравитационный возврат твердый Сталь 572,6 10% 700 400 4008 200 467 11451 349 467
HCL5002 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 10% 700 500 5114 50 357 3653 341 357
HCL5004 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 10% 700 500 5114 100 407 7306 390 407
HCL5006 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 10% 700 500 5114 150 457 10959 439 457
HCL5008 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 10% 700 500 5114 200 507 14612 489 507
HCL5010 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 10% 700 50 550 250 364 1963 38 364
HCL5012 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 10% 700 50 550 300 414 2356 43 414
HCL6002 Одностороннего действия, гравитационный возврат твердый Сталь 855,3 10% 700 600 5987 50 380 4276 427 380
HCL6004 Одностороннего действия, гравитационный возврат твердый Сталь 855,3 10% 700 600 5987 100 430 8553 484 430
HCL6006 Одностороннего действия, гравитационный возврат твердый Сталь 855,3 10% 700 600 5987 150 480 12829 541 480
HCL6008 Одностороннего действия, гравитационный возврат твердый Сталь 855,3 10% 700 600 5987 200 530 17106 598 530
HCL8002 Одностороннего действия, гравитационный возврат твердый Сталь 1164,2 10% 700 800 8149 50 430 5821 668 430
HCL8004 Одностороннего действия, гравитационный возврат твердый Сталь 1164,2 10% 700 800 8149 100 480 11642 746 480
HCL8006 Одностороннего действия, гравитационный возврат твердый Сталь 1164,2 10% 700 800 8149 150 530 17462 825 530
HCL8008 Одностороннего действия, гравитационный возврат твердый Сталь 1164,2 10% 700 800 8149 200 580 23283 904 580
HCL10002 Одностороннего действия, гравитационный возврат твердый Сталь 1520,5 10% 700 1000 10644 50 484 7603 959 484
HCL10004 Одностороннего действия, гравитационный возврат твердый Сталь 1520,5 10% 700 1000 10644 100 534 15205 1059 534
HCL10006 Одностороннего действия, гравитационный возврат твердый Сталь 1520,5 10% 700 1000 10644 150 584 22808 1160 584
HCL10008 Одностороннего действия, гравитационный возврат твердый Сталь 1520,5 10% 700 1000 10644 200 634 30411 1260 634
HCL10010 Одностороннего действия, гравитационный возврат твердый Сталь 143,1 10% 700 100 1002 250 387 3578 73 387
HCL10012 Одностороннего действия, гравитационный возврат твердый Сталь 143,1 10% 700 100 1002 300 437 4294 82 437
HCL15010 Одностороннего действия, гравитационный возврат твердый Сталь 213,8 10% 700 150 1497 250 409 5346 116 409
HCL15012 Одностороннего действия, гравитационный возврат твердый Сталь 213,8 10% 700 150 1497 300 459 6415 130 459
