Гидроцилиндр HCL2506 усилие 250 тонн, ход штока 150 мм.

Цилиндры одностороннего действия серии HCL с гравитационным возвратом

  • Стопорная гайка обеспечивает надежное и безопасное механическое удерживание груза
  • Низкое трение позволяет легко заворачивать стопорные кольца
  • Предназначен для выдерживания 10% боковой нагрузки до 90% максимального хода
  • Упрочненная поверхность, стойкая к боковым нагрузкам и циклическому износу
  • Переливное отверстие в качестве ограничителя хода штока для предотвращения выталкивания штока
  • Защита от атмосферных воздействий внутренних и наружных компонентов
  • Заменяемые опорные кольца обеспечивают поддержку штока по всей длине хода
  • Сертифицированные подъемные проушины и крепежные отверстия на корпусе
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр HCL2506 усилие 250 тонн, ход штока 150 мм.

Артикул: HCL2506

Технические характеристики

Возврат штока: Одностороннего действия, гравитационный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 363,1
Сопротивление боковой нагрузки макс. (%): 10%
Подтип: Гидроцилиндр высокотоннажный с фиксирующей гайкой
Серия: HCL
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 250
Максимальная грузоподъемность цилиндра (kn): 2541
Ход штока (мм): 150
Высота в сложенном состоянии A (мм): 349
Максимальный расход масла (см3): 5446
Вес (кг): 167
Высота в сложенном состоянии A (мм): 349

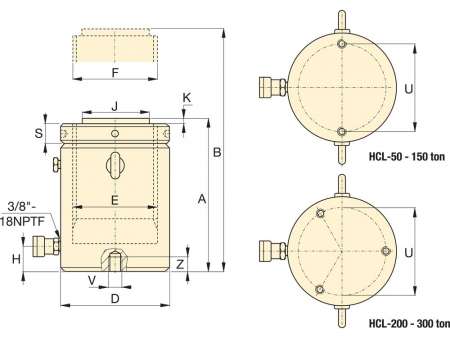

Размеры

Наружный диаметр D (мм): 280
Диаметр плунжера F (мм): Tr 215 x 6
Диаметр J (мм): 150
Базовые монтажные отверстия U (мм): 245
Базовые монтажные отверстия Резьба V: M12 x 1,75
Базовые монтажные отверстия Глубина резьбы Z (мм): 22
Увеличенная высота B (мм): 499
Диаметр цилиндра E (мм): 215
Основание порта H (мм): 53
Выступ из плунжера K1 (мм): 2
Высота гайки крепления S (мм): 52
Размер K (мм): 0
Основание порта выдвижения H1 (мм): 0
Основание возвратного порта H2 (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RACL202 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 50 224 156 4 224
RACL204 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 100 274 312 4.6 274
RACL206 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 150 324 468 5.2 324
RACL208 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 200 374 624 5.8 374
RACL302 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 50 231 221 5.4 231
RACL304 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 100 281 442 6.1 281
RACL306 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 150 331 663 6.8 331
RACL308 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 200 381 883 7.5 381
RACL502 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 50 236 354 9.3 236
RACL504 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 100 286 709 10.6 286
RACL506 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 150 336 1063 11.9 336
RACL508 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 200 386 1417 13.2 386
RACL1002 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 50 296 716 21.9 296
RACL1004 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 100 346 1431 24.2 346
RACL1006 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 150 396 2147 26.5 396
RACL1008 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 200 446 2863 28.8 446
RACL1502 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 50 323 1135 32.2 323
RACL1504 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 100 373 2270 36.2 373
RACL1506 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 150 423 3405 40.2 423
RACL1508 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 200 473 4540 44.2 473
RACL2010 Одностороннего действия, Пружинный возврат твердый алюминий 31,2 700 20 218 250 424 780 6.4 424
RACL3010 Одностороннего действия, Пружинный возврат твердый алюминий 44,2 700 30 309 250 431 1105 8.2 431
RACL5010 Одностороннего действия, Пружинный возврат твердый алюминий 70,9 700 50 496 250 436 1771 14.5 436
RACL10010 Одностороннего действия, Пружинный возврат твердый алюминий 143,1 700 100 1002 250 496 3578 31.1 496
RACL15010 Одностороннего действия, Пружинный возврат твердый алюминий 227,0 700 150 1589 250 523 5675 48.2 523
