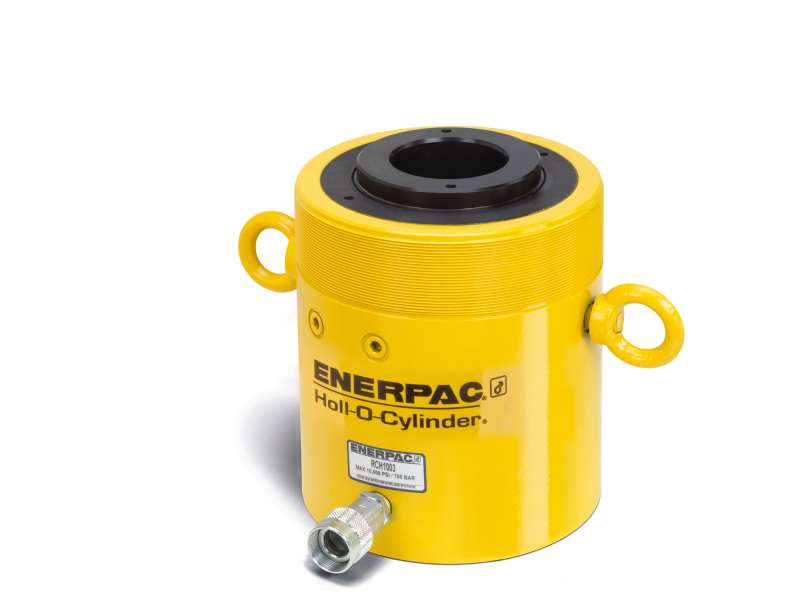

Гидроцилиндр RCH1003 усилие 100 тонн, ход штока 76 мм.

625 760 ₽

Цилиндры одностороннего действия с полым штоком серии RCH

  • Конструкция полого штока позволяет прикладывать как стягивающее, так и растягивающее усилие
  • Цилиндры одностороннего действия с возвратной пружиной
  • Центральнаятрубка,покрытая никелем,на моделях более 20тонн продлевает срок службы
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Внешняя резьба для легкого закрепления
  • RCH-120 включает в свой комплект соединение AR-630 и имеет отверстие NTPF с резьбой 1/4SDSq
  • RCH-121 и RCH-1211 имеют переходник FZ-1630 и соединение AR-630. Остальные модели имеют соединение CR-400.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RCH1003 усилие 100 тонн, ход штока 76 мм.

Артикул: RCH1003

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: пустотелый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 133,0
Подтип: Гидроцилиндр с полым штоком
Серия: RCH
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 100
Максимальная грузоподъемность цилиндра (kn): 931
Ход штока (мм): 76
Высота в сложенном состоянии A (мм): 254
Максимальный расход масла (см3): 1011
Вес (кг): 63
Высота в сложенном состоянии A (мм): 254
Максимальная емкость цилиндра: 0
Эффективная цилиндра / возврат (см2): 0
Количество масла для возврата (см3): 0

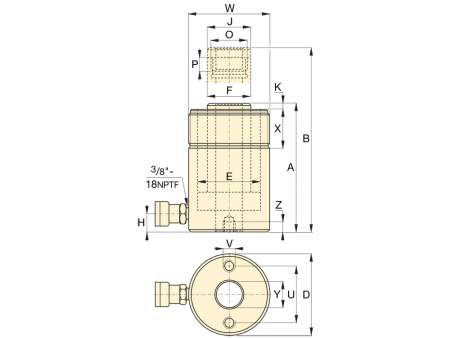

Размеры

Наружный диаметр D (мм): 212
Диаметр плунжера F (мм): 127,0
Диаметр J (мм): 126
Внутренняя резьба плунжера O (в): 4" - 16 un
Резьба W (in): 8 3/8" - 12
Длина резьбы X (мм): 60
Увеличенная высота B (мм): 330
Диаметр цилиндра E (мм): 165.1
Основание порта H (мм): 38
Выступ из плунжера K1 (мм): 12
Длина резьбы плунжера P (мм): 25
Диаметр центральной оси Y (мм): 79
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Максимальная емкость цилиндра Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RRH307 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 46,6 700 30 326 213 178 330 30.4 829 541 21 330
RRH603 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 82,3 700 60 576 380 89 247 54.2 733 482 28 247
RRH606 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 82,3 700 60 576 380 166 323 54.2 1366 900 35 323
RRH1001 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 38 165 87.4 505 333 33 165
RRH1003 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 76 254 87.4 1011 666 61 254
RRH1006 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 153 342 87.4 2035 1337 79 342
RRH1508 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 204,1 700 150 1429 718 203 349 102.6 4144 2083 111 349
RRH3010 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 46,6 700 30 326 213 258 431 30.4 1202 784 27 431
RRH6010 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 82,3 700 60 576 380 257 438 54.2 2115 1393 45 438
RRH10010 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 257 460 87.4 3420 2246 106 460
