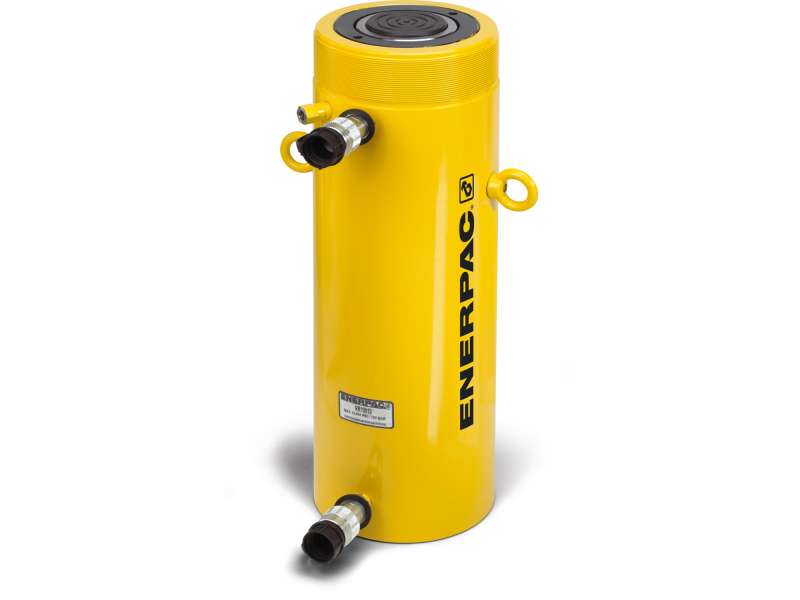

Гидроцилиндр RR-50048 усилие 520 тонн, ход штока 1219 мм.

Цилиндры двустороннего действия с длинным ходом штока серии RR

  • Резьбы на основании, верхней части и штоке для легкого монтажа (в большинстве моделей)
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Съемные твердые опорные головки защищают шток
  • Встроенный предохранительный клапан предотвращает случайное повышение давления выше допустимого максимума
  • Соединение CR-400 входит в комплект всех моделей
  • Грязесъемное кольцо очищяет шток от загрязнений, тем самым увеличивается срок службы изделия.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RR-50048 усилие 520 тонн, ход штока 1219 мм.

Артикул: RR50048

Технические характеристики

Возврат штока: Двухстороннего действия, Гидравлический возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 729,7
Подтип: Гидроцилиндр с пружинным возвратом общего назначения
Серия: RR
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 500
Максимальная грузоподъемность цилиндра (kn): 5108
Ход штока (мм): 1219
Высота в сложенном состоянии A (мм): 1644
Эффективная цилиндра / возврат (см2): 405.4
Максимальный расход масла (см3): 88951
Количество масла для возврата (см3): 49.418
Вес (кг): 1224
Высота в сложенном состоянии A (мм): 1644
Максимальная емкость цилиндра: 0
Минимальное рабочее давление: 0
Усилие втягивания при 350 (бар): 0
Усилие выдвижения при 350 (бар): 0

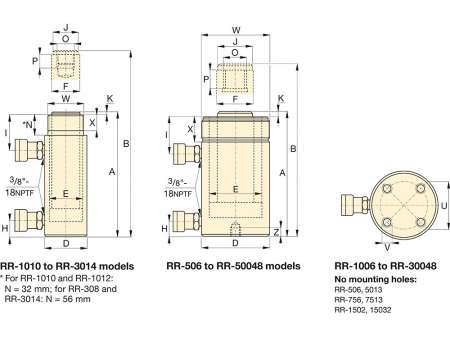

Размеры

Наружный диаметр D (мм): 397
Диаметр плунжера F (мм): 203,2
Диаметр J (мм): 203
Внутренняя резьба плунжера O (в): 3¼"- 12
Базовые монтажные отверстия U (мм): 203
Базовые монтажные отверстия Резьба V: 1¾”- 5
Резьба W (in): 15 5/8" - 8
Длина резьбы X (мм): 79
Базовые монтажные отверстия Глубина резьбы Z (мм): 57
Увеличенная высота B (мм): 2863
Диаметр цилиндра E (мм): 304.8
Основание порта H (мм): 120
Возвратный порт I (мм): 152
Выступ из плунжера K1 (мм): 28
Длина резьбы плунжера P (мм): 108
Размер L (мм): 0
Размер M (мм): 0
Длина корпуса C (мм): 0
размер I (мм): 0
размер H (мм): 0
Размер K (мм): 0
Размер L (мм): 0
Размер L1 (мм): 0
Размер M (мм): 0
Длина N (мм): 0
Длина резьбы Z1 (мм): 0

Сравнение товаров

Модель Возврат штока Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Минимальное рабочее давление Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Максимальная емкость цилиндра Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Усилие втягивания при 350 (бар) Усилие выдвижения при 350 (бар) Вес (кг) Высота в сложенном состоянии A (мм)
BRD41 Двухстороннего действия, Гидравлический возврат 5,1 700 35 4 35 16 28 186 2.2 14 6 17.4 7.7 2 186
BRD43 Двухстороннего действия, Гидравлический возврат 5,1 700 35 4 35 16 79 237 2.2 40 17 17.4 7.7 2.6 237
BRD46 Двухстороннего действия, Гидравлический возврат 5,1 700 35 4 35 16 155 313 2.2 79 34 17.4 7.7 3.6 313
BRD91 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 28 223 6.3 32 18 40 21.8 3 223
BRD93 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 79 274 6.3 90 50 40 21.8 4.2 274
BRD96 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 155 350 6.3 177 98 40 21.8 5.6 350
BRD166 Двухстороннего действия, Гидравлический возврат 20,3 700 35 15 142 77 159 389 10.6 323 169 69 36.9 10.2 389
BRD256 Двухстороннего действия, Гидравлический возврат 31,7 700 35 25 222 98 159 424 13.7 504 218 109 47.8 16 424
BRD910 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 257 452 6.3 293 162 40 21.8 7.3 452
BRD1610 Двухстороннего действия, Гидравлический возврат 20,3 700 35 15 142 77 260 491 10.6 528 276 69 36.9 14.5 491
BRD2510 Двухстороннего действия, Гидравлический возврат 31,7 700 35 25 222 98 260 526 13.7 824 356 109 47.8 20.3 526
