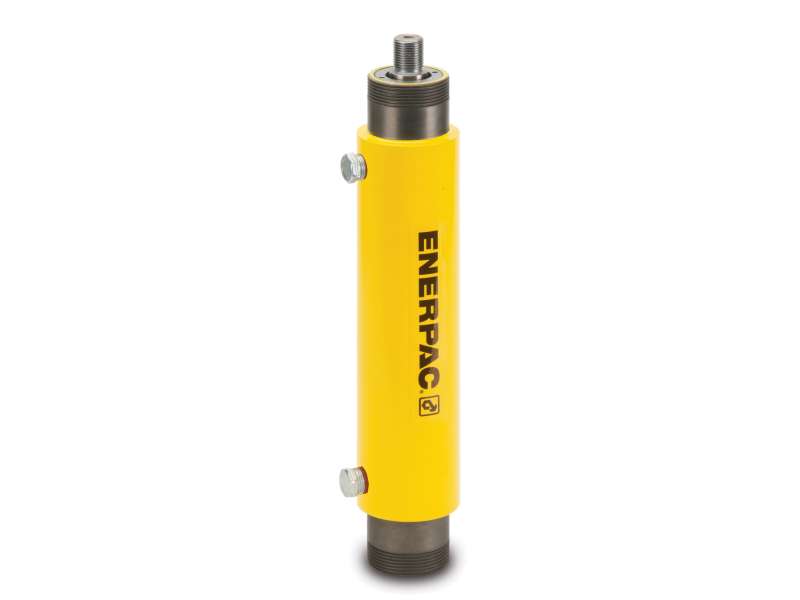

Гидроцилиндр BRD-166 усилие 15 тонн, ход штока 159 мм.

239 680 ₽

Высокоточные цилиндры двустороннего действия серии BRD

  • Долгий срок службы, идеальный выбор для производственных задач
  • Уникальные решения для монтажа
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Двустороннее действие позволяет прикладывать силу в обоих направлениях, обеспечивая непревзойденную универсальность
  • Грязесъемное кольцо очищяет шток от загрязнений, тем самым увеличивается срок службы изделия
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр BRD-166 усилие 15 тонн, ход штока 159 мм.

Артикул: BRD166

Технические характеристики

Возврат штока: Двухстороннего действия, Гидравлический возврат
Эффективная цилиндра / выдвижение (см2): 20,3
Подтип: Гидроцилиндр с пружинным возвратом общего назначения
Серия: BRD
Максимальное рабочее давление бар: 700
Минимальное рабочее давление: 35
Грузоподъемность (тонн): 15
Максимальная грузоподъемность цилиндра (kn): 142
Максимальная емкость цилиндра: 77
Ход штока (мм): 159
Высота в сложенном состоянии A (мм): 389
Эффективная цилиндра / возврат (см2): 10.6
Максимальный расход масла (см3): 323
Количество масла для возврата (см3): 169
Усилие втягивания при 350 (бар): 69
Усилие выдвижения при 350 (бар): 36.9
Вес (кг): 10.2
Высота в сложенном состоянии A (мм): 389

Размеры

Наружный диаметр D (мм): 80
Диаметр плунжера F (мм): 35,0
Наружная резьба плунжера Q (мм): M30 x 1,5
Длина резьбы X (мм): 22
Длина резьбы Z (мм): M56 x 2
Увеличенная высота B (мм): 548
Длина корпуса C (мм): 359
Диаметр цилиндра E (мм): 50.8
размер I (мм): 73
размер H (мм): 73
Размер K (мм): 30
Размер L (мм): 492
Размер L1 (мм): 651
Размер M (мм): 52
Длина N (мм): 54
Длина резьбы плунжера P (мм): 28
Длина резьбы Z1 (мм): 24
Размер L (мм): 0
Размер M (мм): 0
Основание порта H (мм): 0
Выступ из плунжера K1 (мм): 0
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Минимальное рабочее давление Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Максимальная емкость цилиндра Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Усилие втягивания при 350 (бар) Усилие выдвижения при 350 (бар) Вес (кг) Высота в сложенном состоянии A (мм)
BRD41 Двухстороннего действия, Гидравлический возврат 5,1 700 35 4 35 16 28 186 2.2 14 6 17.4 7.7 2 186
BRD43 Двухстороннего действия, Гидравлический возврат 5,1 700 35 4 35 16 79 237 2.2 40 17 17.4 7.7 2.6 237
BRD46 Двухстороннего действия, Гидравлический возврат 5,1 700 35 4 35 16 155 313 2.2 79 34 17.4 7.7 3.6 313
BRD91 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 28 223 6.3 32 18 40 21.8 3 223
BRD93 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 79 274 6.3 90 50 40 21.8 4.2 274
BRD96 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 155 350 6.3 177 98 40 21.8 5.6 350
BRD166 Двухстороннего действия, Гидравлический возврат 20,3 700 35 15 142 77 159 389 10.6 323 169 69 36.9 10.2 389
BRD256 Двухстороннего действия, Гидравлический возврат 31,7 700 35 25 222 98 159 424 13.7 504 218 109 47.8 16 424
BRD910 Двухстороннего действия, Гидравлический возврат 11,4 700 35 9 80 44 257 452 6.3 293 162 40 21.8 7.3 452
BRD1610 Двухстороннего действия, Гидравлический возврат 20,3 700 35 15 142 77 260 491 10.6 528 276 69 36.9 14.5 491
BRD2510 Двухстороннего действия, Гидравлический возврат 31,7 700 35 25 222 98 260 526 13.7 824 356 109 47.8 20.3 526
