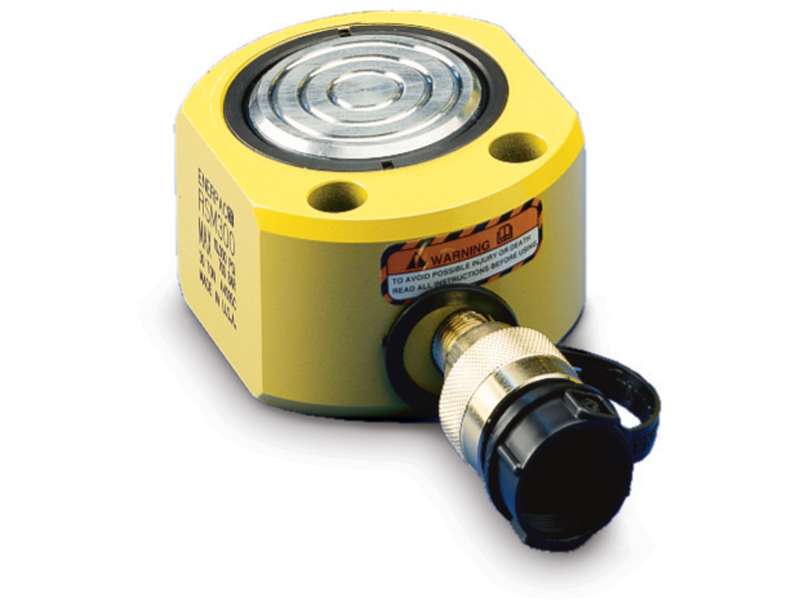

Цилиндры малой высоты одностороннего действия с пружинным возвратом серии RSM

  • Компактная плоская конструкция позволяет использование в тех случаях, когда большинство других цилиндров сантиметров для поднятия даже очень большой не подходят
  • Цилиндры одностороннего действия с возвратной пружиной
  • RSM-750, 1000 и 1500 имеют специальные ручки для легкой транспортировки
  • Монтажные отверстия обеспечивают простую установку
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Соединительная муфта CR-400 и пылезащитный колпачок входят во все модели
  • Твердый покрытый хромом высококачественный шток
  • Бороздчатый наконечник штока снимает необходимость использования опорные головок.
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RSM200 усилие 20 тонн, ход штока 11 мм.

Артикул: RSM200

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 28,7
Подтип: Гидроцилиндр малой высоты
Серия: RSM
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 20
Максимальная грузоподъемность цилиндра (kn): 201
Ход штока (мм): 11
Высота в сложенном состоянии A (мм): 51
Максимальный расход масла (см3): 32
Вес (кг): 3.1
Высота в сложенном состоянии A (мм): 51
Наклонный ход (мм): 0
Степени наклона: 0

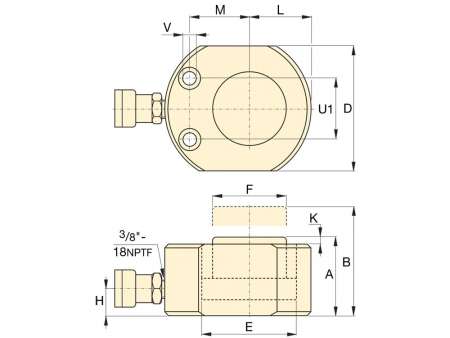

Размеры

Наружный диаметр D (мм): 101 x 76
Диаметр плунжера F (мм): 50,8
Увеличенная высота B (мм): 62
Диаметр цилиндра E (мм): 60.5
Основание порта H (мм): 19
Выступ из плунжера K1 (мм): 1
Плунжер к основанию L (мм): 39
Плунжер к монтажному отверстию M (мм): 39
Длина резьбы плунжера P (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм) Наклонный ход (мм) Степени наклона
CULP10 Одностороннего действия, гравитационный возврат твердый Сталь 13,9 700 10 97 6 27.5 8.3 1 27.5 0 0
CULP20 Одностороннего действия, гравитационный возврат твердый Сталь 28,3 700 20 198 6 32 17 1.7 32 0 0
CULP30 Одностороннего действия, гравитационный возврат твердый Сталь 44,2 700 30 310 6 35 26.5 2.5 35 0 0
CULP50 Одностороннего действия, гравитационный возврат твердый Сталь 78,5 700 50 550 6 44.5 47.1 5.4 44.5 0 0
