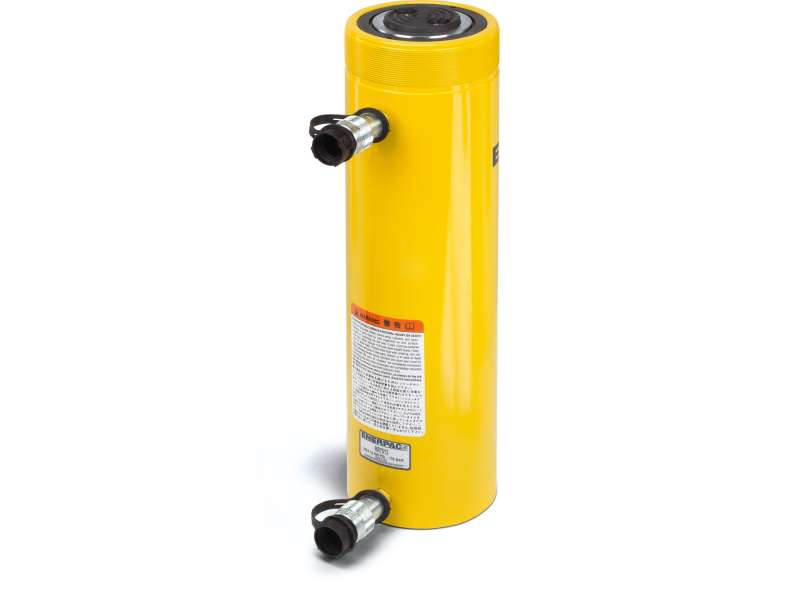

Цилиндры двустороннего действия с длинным ходом штока серии RR

  • Резьбы на основании, верхней части и штоке для легкого монтажа (в большинстве моделей)
  • Для защиты от коррозии покрыты эмалью печной сушки
  • Съемные твердые опорные головки защищают шток
  • Встроенный предохранительный клапан предотвращает случайное повышение давления выше допустимого максимума
  • Соединение CR-400 входит в комплект всех моделей
  • Грязесъемное кольцо очищяет шток от загрязнений, тем самым увеличивается срок службы изделия.
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RR-5020 усилие 50 тонн, ход штока 511 мм.

Артикул: RR5020

Технические характеристики

Возврат штока: Двухстороннего действия, Гидравлический возврат
Тип плунжера: твердый
Материал: Сталь
Эффективная цилиндра / выдвижение (см2): 71,2
Подтип: Гидроцилиндр с пружинным возвратом общего назначения
Серия: RR
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 50
Максимальная грузоподъемность цилиндра (kn): 498
Ход штока (мм): 511
Высота в сложенном состоянии A (мм): 733
Эффективная цилиндра / возврат (см2): 21.5
Максимальный расход масла (см3): 3638
Количество масла для возврата (см3): 1099
Вес (кг): 68
Высота в сложенном состоянии A (мм): 733

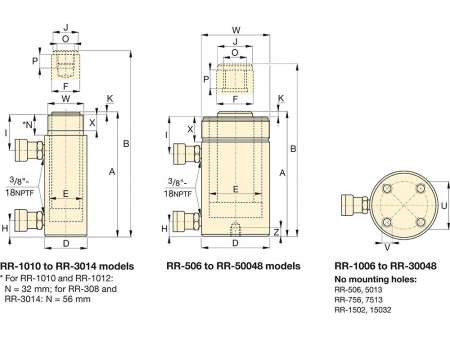

Размеры

Наружный диаметр D (мм): 127
Диаметр плунжера F (мм): 79,5
Диаметр J (мм): 71
Внутренняя резьба плунжера O (в): 1"- 12
Базовые монтажные отверстия U (мм): 76
Базовые монтажные отверстия Резьба V: ½”- 13
Длина резьбы X (мм): 44
Базовые монтажные отверстия Глубина резьбы Z (мм): 25
Увеличенная высота B (мм): 1244
Диаметр цилиндра E (мм): 95.2
Основание порта H (мм): 57
Возвратный порт I (мм): 76
Выступ из плунжера K1 (мм): 2
Длина резьбы плунжера P (мм): 25

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RR308 Двухстороннего действия, Гидравлический возврат твердый Сталь 42,1 700 30 295 209 395 19.1 879 400 18 395
RR506 Двухстороннего действия, Гидравлический возврат твердый Сталь 71,2 700 50 498 156 331 21.5 1111 335 30 331
RR756 Двухстороннего действия, Гидравлический возврат твердый Сталь 102,6 700 75 718 156 347 31.4 1601 490 41 347
RR1006 Двухстороннего действия, Гидравлический возврат твердый Сталь 133,3 700 100 933 168 357 62.2 2238 1045 61 357
RR1010 Двухстороннего действия, Гидравлический возврат твердый Сталь 14,5 700 10 101 254 409 4.8 368 122 12 409
RR1012 Двухстороннего действия, Гидравлический возврат твердый Сталь 14,5 700 10 101 305 457 4.8 442 147 14 457
RR1502 Двухстороннего действия, Гидравлический возврат твердый Сталь 198,1 700 150 1386 57 196 95.4 1129 544 49 196
RR1506 Двухстороннего действия, Гидравлический возврат твердый Сталь 198,1 700 150 1386 156 385 95.4 3090 1488 93 385
RR2006 Двухстороннего действия, Гидравлический возврат твердый Сталь 285,0 700 200 1995 152 430 145.3 4332 2209 147 430
RR3006 Двухстороннего действия, Гидравлический возврат твердый Сталь 457,3 700 300 3201 153 485 243.2 6997 3721 200 485
RR3014 Двухстороннего действия, Гидравлический возврат твердый Сталь 42,1 700 30 295 368 549 19.1 1549 703 29 549
RR4006 Двухстороннего действия, Гидравлический возврат твердый Сталь 613,1 700 400 4292 152 538 328.1 9319 4987 303 538
RR5006 Двухстороннего действия, Гидравлический возврат твердый Сталь 729,7 700 500 5108 153 577 405.4 11164 6203 432 577
RR5013 Двухстороннего действия, Гидравлический возврат твердый Сталь 71,2 700 50 498 334 509 21.5 2378 718 52 509
RR5020 Двухстороннего действия, Гидравлический возврат твердый Сталь 71,2 700 50 498 511 733 21.5 3638 1099 68 733
RR7513 Двухстороннего действия, Гидравлический возврат твердый Сталь 102,6 700 75 718 333 525 31.4 3417 1046 68 525
RR10013 Двухстороннего действия, Гидравлический возврат твердый Сталь 133,3 700 100 933 333 524 62.2 4439 2071 93 524
RR10018 Двухстороннего действия, Гидравлический возврат твердый Сталь 133,3 700 100 933 460 687 62.2 6132 2861 117 687
RR15013 Двухстороннего действия, Гидравлический возврат твердый Сталь 198,1 700 150 1386 333 582 95.4 6597 3177 124 582
RR15032 Двухстороннего действия, Гидравлический возврат твердый Сталь 198,1 700 150 1386 815 1116 95.4 16145 7775 238 1116
RR20013 Двухстороннего действия, Гидравлический возврат твердый Сталь 285,0 700 200 1995 330 608 145.3 9405 4795 199 608
RR20018 Двухстороннего действия, Гидравлический возврат твердый Сталь 285,0 700 200 1995 457 765 145.3 13025 6640 204 765
RR20024 Двухстороннего действия, Гидравлический возврат твердый Сталь 285,0 700 200 1995 610 917 145.3 17385 8863 279 917
RR20036 Двухстороннего действия, Гидравлический возврат твердый Сталь 285,0 700 200 1995 914 1222 145.3 26049 13280 383 1222
RR20048 Двухстороннего действия, Гидравлический возврат твердый Сталь 285,0 700 200 1995 1219 1527 145.3 34741 17.712 483 1527
RR30012 Двухстороннего действия, Гидравлический возврат твердый Сталь 457,3 700 300 3201 305 638 243.2 13947 7418 312 638
RR30018 Двухстороннего действия, Гидравлический возврат твердый Сталь 457,3 700 300 3201 457 790 243.2 20889 11114 385 790
RR30024 Двухстороннего действия, Гидравлический возврат твердый Сталь 457,3 700 300 3201 609 943 243.2 27850 14811 469 943
RR30036 Двухстороннего действия, Гидравлический возврат твердый Сталь 457,3 700 300 3201 915 1247 243.2 41843 22.253 628 1247
RR30048 Двухстороннего действия, Гидравлический возврат твердый Сталь 457,3 700 300 3201 1219 1552 243.2 55745 29.646 780 1552
RR40012 Двухстороннего действия, Гидравлический возврат твердый Сталь 613,1 700 400 4292 305 690 328.1 18700 10007 399 690
RR40018 Двухстороннего действия, Гидравлический возврат твердый Сталь 613,1 700 400 4292 457 843 328.1 28018 14995 453 843
RR40024 Двухстороннего действия, Гидравлический возврат твердый Сталь 613,1 700 400 4292 610 995 328.1 37400 20.014 597 995
RR40036 Двухстороннего действия, Гидравлический возврат твердый Сталь 613,1 700 400 4292 914 1300 328.1 56037 29.988 792 1300
RR40048 Двухстороннего действия, Гидравлический возврат твердый Сталь 613,1 700 400 4292 1219 1605 328.1 74737 39.996 980 1605
RR50012 Двухстороннего действия, Гидравлический возврат твердый Сталь 729,7 700 500 5108 305 730 405.4 22256 12365 589 730
RR50018 Двухстороннего действия, Гидравлический возврат твердый Сталь 729,7 700 500 5108 457 882 405.4 33347 18.526 680 882
RR50024 Двухстороннего действия, Гидравлический возврат твердый Сталь 729,7 700 500 5108 609 1035 405.4 44440 24.689 816 1035
RR50036 Двухстороннего действия, Гидравлический возврат твердый Сталь 729,7 700 500 5108 915 1339 405.4 66768 36.973 1002 1339
RR50048 Двухстороннего действия, Гидравлический возврат твердый Сталь 729,7 700 500 5108 1219 1644 405.4 88951 49.418 1224 1644
